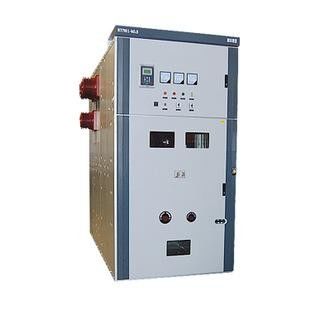

Détails sur le produit:
|
| tension évaluée: | 33KV | Courant évalué: | 2000A |
|---|---|---|---|
| Fréquence évaluée: | 50Hz | Normes: | LE CEI D'OIN GIGAOCTET DE CCC |
| OEM/ODM: | Enquête par l'email | Usine: | KNKONG |
| Mettre en évidence: | Mécanisme triphasé de système mv,Mécanisme inclus en métal 33KV,Mécanisme inclus en métal de ccc |
||
Lancement de produit
Données techniques
| Articles | Unité | Données | |
| Tension de évaluation | Kilovolt | 40,5 | |
| Fréquence de évaluation | Hertz | 50 | |
| Courant de évaluation | 1250,1600,2000 | ||
| Court-circuit de évaluation cassant le courant | KA | 25,31.5 | |
| Évaluation faisant le courant (crête) | KA | 63,80 | |
| courant de la stabilité 4s thermique | KA | 25,31.5 | |
| Courant dynamique de évaluation (crête) | KA | 63,80 | |
| Niveau de évaluation d'isolation | tension de tenue de fréquence de puissance 1min (r.m.s) | Kilovolt | 95 |
| Tension de tenue de tension de choc de foudre (crête) | Kilovolt | 185 | |
| tension de fréquence de la puissance 1min à travers l'espace ouvert (r.m.s) | Kilovolt | 118 | |
| Tension de tenue de tension de choc de foudre à travers l'espace ouvert (crête) | Kilovolt | 215 | |
| Classe de protection de clôture |
Clôture IP4X, Entre les compartiments IP2X |
||
| Dimension de clôture (Width*Depth*Height) | millimètre | 1400*2800*2600 1600*2800*2600 |
|
| Type de disjoncteur | VCB : ZN85-40.5 Disjoncteur SF6 |
||
*Note : le mécanisme d'ordre devrait fournir SLD (diagramme d'une seule ligne) par le client
Caractéristiques de composantes principales :
Disjoncteur d'intérieur du vide VS1-40.5
Tension : 40.5kV
Actuel : 630 1250 1600 2000 2500A
Court-circuit cassant le courant : 20 25 31.5KA
La vie mécanique : 20 000 fois
Données techniques de KNKONG VS1-40.5
| Articles | Unité | Date |
| Tension évaluée |
Kilovolt |
40,5 |
| Tension de tenue de fréquence de puissance à court terme évaluée (1min) | 95 | |
| Tension de tenue évaluée de tension de choc de foudre (crête) | 185 | |
| Freq évalué | Hertz | 50/60 |
| Courant évalué | 1250 1600 2000 2500 4000 | |
| Courant évalué de renvoi aux 22 mètres de court-circuit | KA | 25 31,5 |
| Courant à court terme évalué de tenue | 25 31,5 | |
| Temps continuel à court terme évalué | s | 4 |
| Courant maximal évalué de tenue | KA | 63 80 |
| Courant évalué de fermeture de court-circuit | 63 80 | |
| Courant dos à dos simple évalué de renvoi aux 22 mètres de banque de condensateur | 630/400 | |
| Temps s'ouvrant (volt évalué.) | Mme | 35~60 |
| L'heure exacte (volt évalué.) | 50~100 | |
| La vie mécanique | périodes | 20000 |
| Temps évalués de coupure pour le courant court évalué de renvoi aux 22 mètres | s | 20 |
| Tension évaluée d'opération | V | AC110/220 DC110/220 |
| Courant évalué de puissance stockant le moteur | W | 230 |
| Vitesse s'ouvrante moyenne | m/s | 1.6~2.0 |
| Vitesse de rapprochement moyenne | 0.5~0.8 | |
| Procédure évaluée d'opération |
opening-0.3s-closing ouverture d'opening-180s-closing |
Knkong électrique a fourni le mécanisme 33KV pour le marché international pendant plus de 10 années.
