Détails sur le produit:
|
| Matériel: | Plaqué de métal inclus | Couleur: | Gris |
|---|---|---|---|
| Tension: | 3.6~24kV, 3P, AC50/60Hz | Actuel: | 630A 1250A 2000A |
| Usine: | KNKONG | OEM/ODM: | Enquête par l'email |
| Mettre en évidence: | KYN28A-12 mécanisme de 3 phases,Norme du CEI pour le mécanisme de système mv,24kV mécanisme de 3 phases |
||

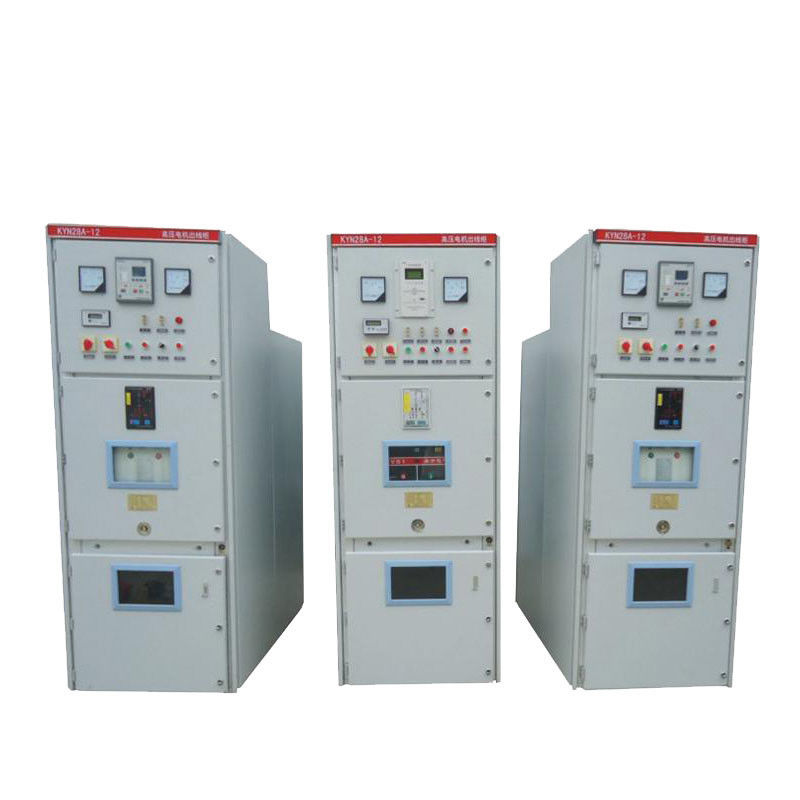

Mécanisme moyen de tension de norme retirable incluse plaquée de métal du CEI KYN28A-12
Généralités
Le mécanisme KYN28 plaqué de métal d'intérieur est un dispositif complet de distribution d'énergie pour 3.6~24kV, AC50/60Hz triphasé, simple-autobus et système sectionalized parautobus. Il est principalement employé pour le transport d'énergie de générateurs moyens/petits dans des centrales ; réception de puissance, transmission pour des sous-stations dans la distribution d'énergie et le système d'alimentation des usines, les mines et les entreprises, et commencer du grand moteur à haute tension, etc., afin de commander, protéger et surveiller le système. Le mécanisme rencontre le CEI, GB3906-91. en plus de pour être employé avec le disjoncteur domestique du vide VS1, il peut également être employé avec VD4 d'ABB, 3AH5 de Siemens ZN65A domestique, et VB2 de GE, etc., c'est vraiment un dispositif de distribution d'énergie avec la bonne représentation.
Afin de répondre à l'exigence pour le support de mur et l'entretien d'entrée, le mécanisme est équipé d'un transformateur de courant spécial, de sorte que l'opérateur puisse le maintenir et inspecter devant le compartiment.
Environnement de service
1. Température de l'air : -25℃~+40℃
2. humidité : Humidité moyenne mensuelle 95% ; Humidité moyenne quotidienne 90%.
3. altitude : ≤ 2500m
4. air ambiant pas apparemment pollué par le gaz corrosif et inflammable, la vapeur etc.
5. Aucune secousse violente fréquente
Entièrement type-examiné
Le mécanisme a subi tous les essais exigés par les normes (le CEI) internationales. Chaque unité de mécanisme est soumise aux essais individuels de série dans l'usine avant la livraison. Ces essais sont prévus pour fournir un contrôle fonctionnel du mécanisme basé sur les caractéristiques spécifiques de chaque installation.
Données techniques
| Non. | Article | Unité | Paramètre | ||
| 1 | Tension évaluée | kilovolt | 3.6~24 | ||
| 2 | Fréquence évaluée | Hertz | 50/60 | ||
| 3 | Courant évalué | 630,1250,1600,2000,2500,3150,4000 | |||
| 4 | Courant évalué de barre omnibus de branche | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Courant évalué de barre omnibus principale | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
fréquence de la puissance 1min tension de tenue |
humide | Kilovolt | 38 | 50/60 |
| sec | 48 | 60/65 | |||
| 7 | Tension de tenue de tension de choc de foudre | kilovolt | 75 | 95/125 | |
| 8 | Rupture évaluée de court-circuit actuelle (crête) | KA | 40/50/63/80/100 | ||
| 9 | Courant de tenue de courte durée (4s) | 20/25/31.5/40 | |||
| 10 | Type de protection | IP4X pour le logement | |||
Le client devrait offrir l'information suivante pour l'ordre :
1. diagramme de câblage de boucle principale de circuit et d'impératif technique spécial ;
2. plan de disposition d'installation de panneau de commutateur ;
3. spécifications des composants à l'intérieur du panneau de commutateur et le schéma de principe du diagramme auxiliaire de boucle et de boucle d'avertissement.
4. D'autres documents écrits particulièrement requis.
5. SLD (dessin au trait simple)
Knkong électrique fournit le mécanisme 11KV selon les exigences de client, nous envoient svp le SLD alors que nous pourrions le mettre en application le mécanisme 100%.11KV est notre produit international de best-seller, avec le disjoncteur indépendamment développé VS1 du vide de la Chine qui nous permet de concurrencer les produits européens sur le marché international.
