Détails sur le produit:
|
| Tension d'estimation: | 33KV | courant nominal: | 630A |
|---|---|---|---|
| Fréquence de évaluation: | 50/60Hz | Standerds: | LE CEI GIGAOCTET D'OIN |
| OEM/ODM: | Enquête par l'email | Isolement: | Air |
| Mettre en évidence: | Panneau du mécanisme 33KV,panneau de mécanisme de 630A 33KV,mécanisme plaqué de métal de tension moyenne |
||

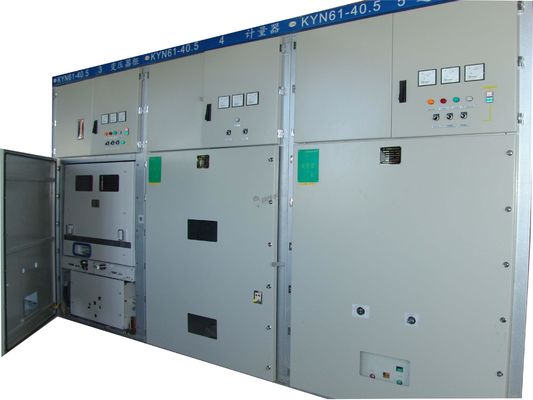

Lancement de produit
La structure d'armoire du mécanisme isolé adopte le type assemblé, et le disjoncteur adopte la structure de plancher de charette à bras ; elle est équipée d'un disjoncteur isolé composé tout neuf de vide, et a la bonne interchangeabilité ; le cadre de charette à bras est équipé d'un mécanisme de propulsion d'écrou de vis, la charette à bras peut être facilement déplacée, et empêche le misoperation d'endommager le mécanisme de propulsion ; le verrouillage entre le commutateur, la charette à bras, et la porte d'armoire principaux de commutateur adopte une méthode de verrouillage mécanique obligatoire pour rencontrer « la fonction de la prévention cinq » ; toutes les opérations peuvent être effectuées dans l'armoire effectuent avec la porte se sont fermées ; la salle de câble a l'espace suffisant pour relier les câbles multiples ; le commutateur au sol rapide est utilisé pour le court-circuit de fondre et de boucle ; le niveau de protection de clôture est IP3X, et la porte de pièce de charette à bras est ouverte, et le niveau de protection est IP2X.
Environnement de service :
a) Température de l'air : -25℃~+40℃
b) Humidité : Humidité moyenne mensuelle 95% ; Humidité moyenne quotidienne 90%.
c) Altitude2500m
d) Air ambiant pas apparemment pollué par le gaz corrosif et inflammable, la vapeur, etc.
e) Aucune secousse violente fréquente
Données techniques
| Articles | Unité | Données | |
| Tension évaluée | Kilovolt | 40,5 | |
| Fréquence évaluée | Hertz | 50 | |
| Courant évalué | 1250,1600,2000 | ||
| Court-circuit évalué cassant le courant | KA | 25,31.5 | |
| Courant de fabrication évalué (crête) | KA | 63,80 | |
| courant de la stabilité 4s thermique | KA | 25,31.5 | |
| Courant dynamique évalué (crête) | KA | 63,80 | |
| Niveau évalué d'isolation | tension de tenue de fréquence de puissance 1min (r.m.s) | Kilovolt | 95 |
| Tension de tenue de tension de choc de foudre (crête) | Kilovolt | 185 | |
| tension de fréquence de la puissance 1min à travers l'espace ouvert (r.m.s) | Kilovolt | 118 | |
| Tension de tenue de tension de choc de foudre à travers l'espace ouvert (crête) | Kilovolt | 215 | |
| Classe de protection de clôture |
Clôture IP4X, Entre les compartiments IP2X |
||
| Dimension de clôture (Width*Depth*Height) | millimètre | 1400*2800*2600 1600*2800*2600 |
|
| Type de disjoncteur | VCB : ZN85-40.5 Disjoncteur SF6 |
||
*Note : le mécanisme d'ordre devrait fournir SLD (diagramme d'une seule ligne) par le client
Caractéristiques de composantes principales :
Disjoncteur d'intérieur du vide VS1-40.5
Tension évaluée : 40.5kV
Courant évalué : 630 1250 1600 2000 2500A
Rupture évaluée de court-circuit actuelle : 20 25 31.5KA
La vie mécanique : 20 000 fois
Données VS1-40.5 techniques
| Articles | Unité | Date |
| Tension évaluée |
Kilovolt |
40,5 |
| Tension de tenue de fréquence de puissance à court terme évaluée (1min) | 95 | |
| Tension de tenue évaluée de tension de choc de foudre (crête) | 185 | |
| Freq évalué | Hertz | 50/60 |
| Courant évalué | 1250 1600 2000 2500 4000 | |
| Courant évalué de renvoi aux 22 mètres de court-circuit | KA | 25 31,5 |
| Courant à court terme évalué de tenue | 25 31,5 | |
| Temps continuel à court terme évalué | s | 4 |
| Courant maximal évalué de tenue | KA | 63 80 |
| Courant évalué de fermeture de court-circuit | 63 80 | |
| Courant dos à dos simple évalué de renvoi aux 22 mètres de banque de condensateur | 630/400 | |
| Temps s'ouvrant (volt évalué.) | Mme | 35~60 |
| L'heure exacte (volt évalué.) | 50~100 | |
| La vie mécanique | périodes | 20000 |
| Temps évalués de coupure pour le courant court évalué de renvoi aux 22 mètres | s | 20 |
| Tension évaluée d'opération | V | AC110/220 DC110/220 |
| Courant évalué de puissance stockant le moteur | W | 230 |
| Vitesse s'ouvrante moyenne | m/s | 1.6~2.0 |
| Vitesse de rapprochement moyenne | 0.5~0.8 | |
| Procédure évaluée d'opération |
opening-0.3s-closing ouverture d'opening-180s-closing |
Le mécanisme 33KV électrique de Knkong a servi le marché international pendant plus de 10 années.
Appréciez le dur labeur de notre équipe professionnelle d'électrotechnique, l'évaluation internationale de notre mécanisme 33kv est positif.
