Détails sur le produit:
|
| Tension nominale: | Maximum 40,5KV | Évaluation actuelle: | 2000A maximum |
|---|---|---|---|
| original: | Zhengzhou, Chine | Normes: | CEI ISO GB |
| OEM/ODM: | Svp vos dessins de CDA | Manufacture: | KNKONG-ÉLECTRIQUE |
| Mettre en évidence: | Mécanisme moyen de tension en métal à C.A.,Mécanisme moyen inclus de tension,Mécanisme moyen 2000A de tension |
||
Généralités

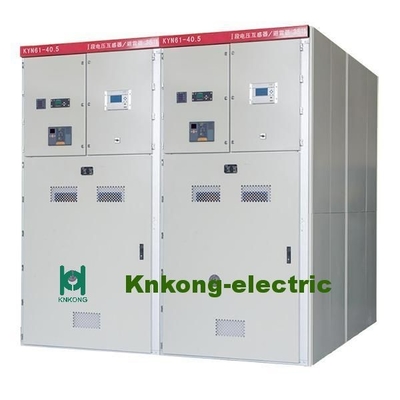

La caractéristique principale du mécanisme métal-inclus mobile blindé à C.A. KYN61-40.5 est que l'armoire est équipée d'un ZN85-40.5 a entièrement isolé le disjoncteur de vide et un mécanisme opératoire de ressort, et l'armoire est rassemblée avec le jet de plaque d'acier. Ceci améliorera la brouette. L'exactitude assortie avec l'armoire et dedans et exactitude du chariot sont très basse, et la compatibilité est également haute. Bel aspect, solutions complètes, sûr et fiable pour employer.
Données techniques
| Articles | Unité | Données | |
| Tension | Kilovolt | 40,5 | |
| Fréquence | Hertz | 50 | |
| Actuel | 1250,1600,2000 | ||
| Court-circuit cassant le courant | KA | 25,31.5 | |
| Rendre actuel (crête) | KA | 63,80 | |
| courant de la stabilité 4s thermique | KA | 25,31.5 | |
| Actuel dynamique (crête) | KA | 63,80 | |
| Niveau d'isolation | tension de tenue de fréquence de puissance 1min (r.m.s) | Kilovolt | 95 |
| Tension de tenue de tension de choc de foudre (crête) | Kilovolt | 185 | |
| tension de fréquence de la puissance 1min à travers l'espace ouvert (r.m.s) | Kilovolt | 118 | |
| Tension de tenue de tension de choc de foudre à travers l'espace ouvert (crête) | Kilovolt | 215 | |
| Classe de protection de clôture |
Clôture IP4X, Entre les compartiments IP2X |
||
| Dimension de clôture (Width*Depth*Height) | millimètre | 1400*2800*2600 1600*2800*2600 |
|
| Type de disjoncteur | VCB : ZN85-40.5 Disjoncteur SF6 |
||
*Note : le mécanisme d'ordre devrait fournir SLD (diagramme d'une seule ligne) par le client
Données VS1-40.5 techniques
| Articles | Unité | Date |
| tension |
Kilovolt |
40,5 |
| tension de tenue de fréquence de puissance à court terme (1min) | 95 | |
| tension de tenue de tension de choc de foudre (crête) | 185 | |
| fréquence | Hertz | 50/60 |
| actuel | 1250 1600 2000 2500 4000 | |
| courant de renvoi aux 22 mètres de court-circuit | KA | 25 31,5 |
| courant à court terme de tenue | 25 31,5 | |
| temps continuel à court terme | s | 4 |
| courant maximal de tenue | KA | 63 80 |
| courant de fermeture de court-circuit | 63 80 | |
| courant dos à dos simple de renvoi aux 22 mètres de banque de condensateur | 630/400 | |
| Temps s'ouvrant (volt évalué.) | Mme | 35~60 |
| L'heure exacte (volt évalué.) | 50~100 | |
| La vie mécanique | périodes | 20000 |
| temps de coupure pour le courant court évalué de renvoi aux 22 mètres | s | 20 |
| tension d'opération | V | AC110/220 DC110/220 |
| courant de puissance stockant le moteur | W | 230 |
| Vitesse s'ouvrante moyenne | m/s | 1.6~2.0 |
| Vitesse de rapprochement moyenne | 0.5~0.8 | |
| procédure d'opération |
opening-0.3s-closing ouverture d'opening-180s-closing |
