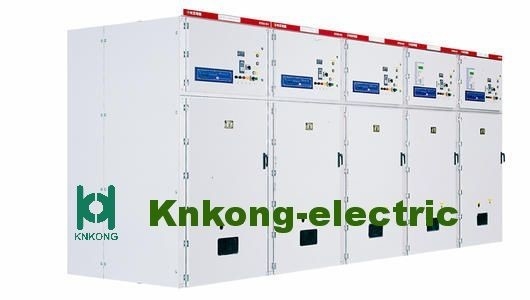

Panneau plaqué de métal moyen du mécanisme 630A 36KV de tension du CEI

Panneau plaqué de métal moyen du mécanisme 630A 36KV de tension du CEI
Panneau plaqué de métal moyen du mécanisme 630A 36KV de tension du CEI

Image Grand :  Panneau plaqué de métal moyen du mécanisme 630A 36KV de tension du CEI

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: CB,ISO
Numéro de modèle: KYN61A-40.5KV
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 50 unités/mois
Contact

Panneau plaqué de métal moyen du mécanisme 630A 36KV de tension du CEI

description de
Matériel: Gaine métallique Tension: 36KV (sous) 40,5KV (Max)
Courant: 630-2000A Fréquence: 50/60 Hz
Manufacture: KNKONG OEM/ODM: Demande par email
Surligner:

Mécanisme moyen 630A de tension

,

Panneau 36KV plaqué de métal

,

Mécanisme moyen plaqué de métal de tension

36KV type plaqué de métal mécanisme 2000A 1600A 1250A 630A du panneau KYN61

Mécanisme KYN61,
Knkong, ABB ou Schneider à l'intérieur
40.5KV, triphasé, C.A. 50/60Hz
Le CEI standard gigaoctet
Plan de mécanisme de conception comme SLD (dessin au trait simple)


Lancement de produit

Ce produit satisfait à : Tension évaluée 1kV au-dessus de 52kV et inférieur à la norme métal-incluse d'équipement de mécanisme et de contrôle GB3906 « mécanisme Métal-inclus à C.A. de 3-35kV », GB/TII022 « mécanisme à haute tension et impératifs techniques communs de norme d'équipement de contrôle », DL/T404 « mécanisme à haute tension à C.A. commandant des conditions techniques », IEC60298 « à C.A. ».



Données techniques

Articles Unité Données
Tension évaluée Kilovolt 40,5
Fréquence évaluée Hertz 50
Courant évalué 1250,1600,2000
Court-circuit évalué cassant le courant KA 25,31.5
Courant de fabrication évalué (crête) KA 63,80
courant de la stabilité 4s thermique KA 25,31.5
Courant dynamique évalué (crête) KA 63,80
Niveau évalué d'isolation tension de tenue de fréquence de puissance 1min (r.m.s) Kilovolt 95
Tension de tenue de tension de choc de foudre (crête) Kilovolt 185
tension de fréquence de la puissance 1min à travers l'espace ouvert (r.m.s) Kilovolt 118
Tension de tenue de tension de choc de foudre à travers l'espace ouvert (crête) Kilovolt 215
Classe de protection de clôture

Clôture IP4X,

Entre les compartiments IP2X
Dimension de clôture (Width*Depth*Height) millimètre 1400*2800*2600
1600*2800*2600
Type de disjoncteur   VCB : ZN85-40.5
Disjoncteur SF6

*Note : le mécanisme d'ordre devrait fournir SLD (diagramme d'une seule ligne) par le client



Données VS1-40.5 techniques

Articles Unité Date
Tension évaluée



Kilovolt

 40,5
Tension de tenue de fréquence de puissance à court terme évaluée (1min) 95
Tension de tenue évaluée de tension de choc de foudre (crête) 185
Freq évalué Hertz 50/60
Courant évalué 1250 1600 2000 2500 4000
Courant évalué de renvoi aux 22 mètres de court-circuit KA 25 31,5
Courant évalué de tenue de courte durée 25 31,5
Temps continuel de courte durée évaluée s 4
Courant maximal évalué de tenue KA 63 80
Courant évalué de fermeture de court-circuit 63 80
Courant dos à dos simple évalué de renvoi aux 22 mètres de banque de condensateur 630/400
Temps s'ouvrant (volt évalué.) Mme 35~60
L'heure exacte (volt évalué.) 50~100
La vie mécanique périodes 20000
Les temps évalués de coupure pour le short évalué lâchent actuel s 20
Tension évaluée d'opération V AC110/220 DC110/220
Courant évalué de puissance stockant le moteur W 230
Vitesse s'ouvrante moyenne m/s 1.6~2.0
Vitesse de rapprochement moyenne 0.5~0.8
Procédure évaluée d'opération

opening-0.3s-closing

ouverture d'opening-180s-closing



Produit Tag:

Panneau du mécanisme 33KV,

panneau de mécanisme de 630A 33KV,

mécanisme plaqué de métal de tension moyenne
