Détails sur le produit:
|
| Tension normale: | 12KV | Courant normal: | 630-2000A |
|---|---|---|---|
| Rupture actuelle: | 25KA | Type: | retirable |
| original: | Zhengzhou, CHINE | Usine: | KNKONG |
| Mettre en évidence: | Disjoncteur VCB débrochable 12KV,disjoncteur VCB à commande magnétique 25KA,disjoncteur sous vide pour appareillage de commutation intérieur |
||

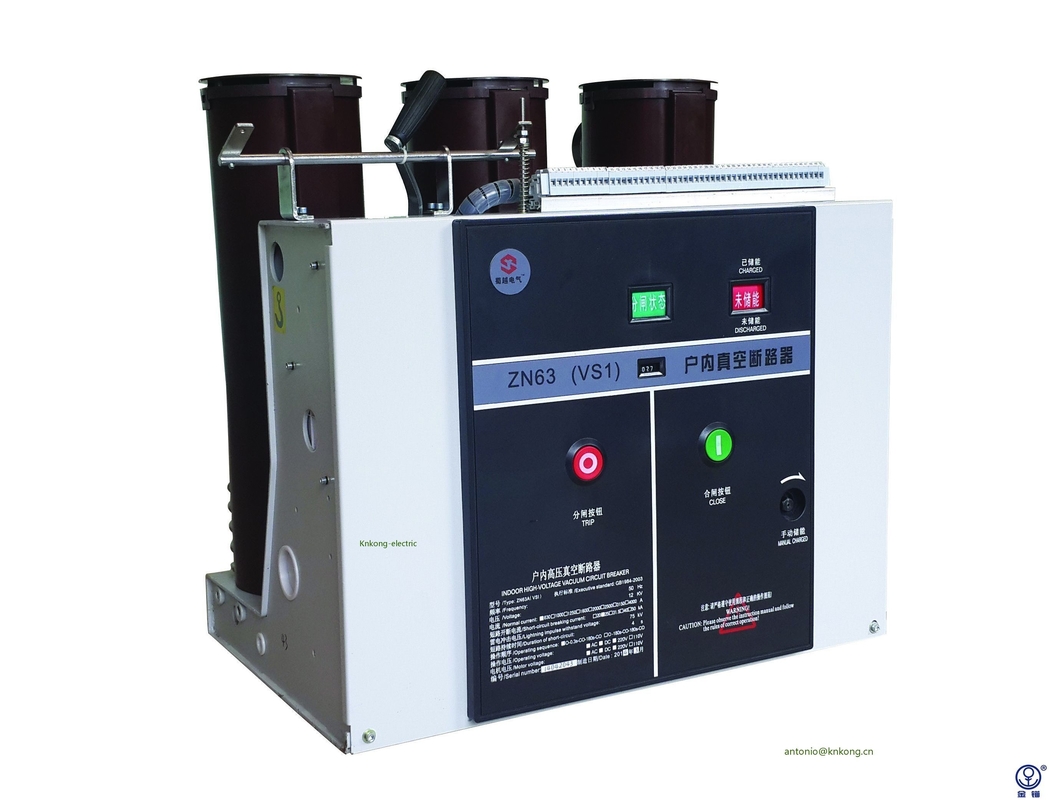

Utilisation d'appareillage de commutation d'intérieur pour disjoncteur à vide débrochable VS1-12KV
Tension: 12KV
Courant : 630-2000A
Courant de coupure : 20KA
Type : débrochable
Présentation du produit
Disjoncteur à vide VS1-12, vide, lorsque les contacts mobiles et statiques sont alimentés et ouverts sous l'action du mécanisme de commande, un arc à vide sera généré entre les contacts.Dans le même temps, en raison de la structure spéciale des contacts, dans l'espace de contact, un champ magnétique longitudinal approprié sera également généré, ce qui maintiendra l'arc sous vide en tant que type de diffusion, répartira uniformément l'arc sur la surface de contact et brûlera, et maintenir une faible tension d'arc.Il peut être composé ou accumulé à la surface du contact et du blindage en quelques secondes, et la rigidité diélectrique de la rupture de la chambre d'extinction d'arc est rapidement restaurée, de sorte que l'arc est éteint et que le but de la rupture est atteint.Parce que le disjoncteur à vide adopte l'arc sous vide de contrôle du champ magnétique, il a donc une capacité forte et stable à couper le courant.
État de service normal
| Altitude | 1000m | |
| Température ambiante | Max | +40℃ |
| Min | -15℃ | |
|
Humidité ambiante: Humidité moyenne maximale |
24 heures ≤95% | |
| 1 mois ≤90% | ||
| Pression de vapeur d'eau maximale | 24 heures ≤2.2kpa | |
| 1 mois ≤1.8kpa | ||
Paramètres techniques
| Non. | Article | Unité | Paramètre | ||||||
| 1 | Tension nominale | KV | 12 | ||||||
| 2 | Fréquence nominale | Hz | 50/60 | ||||||
| 3 |
Niveau d'isolation nominal |
Tension de tenue à fréquence industrielle de 1 min (rms) |
KV |
42 (phase-phase, phase-terre) 48 (à travers la distance d'isolement) |
|||||
| Tension de tenue aux chocs d'éclairage (crête) |
75(phase-phase, phase-terre) 85 (à travers la distance d'isolement) |
||||||||
|
4 |
Courant nominal |
UNE |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Courant assigné de coupure en court-circuit |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Courant nominal de courte durée admissible | 20 | 25 | 31,5 | 40 | ||||
| sept | Courant assigné de marquage de court-circuit | 50 | 63 | 80 | 100 | ||||
| 8 | Courant de crête nominal de tenue | 50 | 63 | 80 | 100 | ||||
| 9 | Durée nominale de court-circuit | s | 4 | ||||||
| dix | Séquence de fonctionnement nominale | O-0.3sO/C-180s-O/C | |||||||
| 11 | Temps de coupure du courant de court-circuit assigné | Fois | 30/20 fois (40KA) | ||||||
| 12 | Endurance mécanique | Opérations | 20000 | ||||||
| 13 | Courant nominal de coupure d'un banc de condensateurs unique |
UNE |
630 | ||||||
| 14 | Courant nominal de coupure de batterie de condensateurs dos à dos | 400 | |||||||
| 15 | Courant de coupure double terre | 27.4 | |||||||
| 16 | Érosion de contact maximale admissible |
mm |
3 | ||||||
| 17 | Distance entre les contacts ouverts | 10±1 | |||||||
| 18 | Au cours de l'AVC | 3,5±0,5 | |||||||
| 19 | Non simultanéité d'ouverture et de fermeture triphasée |
Mme
|
2 | ||||||
| 20 | Durée de rebond de la fermeture du contact | 2 | |||||||
| 21 | Vitesse de rupture moyenne (rupture instantanée 6mm) |
Mme
|
1,1±0,2 | ||||||
| 22 | Vitesse de fabrication moyenne | 0,8±0,2 | |||||||
| 23 | Prendre le temps |
Mme
|
100 | ||||||
| 24 | Pause | 50 | |||||||
|
25 |
Résistance de chaque phase du circuit principal |
Ω |
630A | 50 | |||||
| 1250A | 45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| 2500A | 25 | ||||||||
| 26 | Amplitude de rebond de rupture de contact | mm | 2 | ||||||
|
27 |
Tension de fonctionnement nominale | Tension de fonctionnement nominale (V) AC/DC |
V |
24* | 110 | 220 | |||
| Portée de la tension de fonctionnement normale | Ouverture : 65 % à 120 % de la tension nominale, si la tension est inférieure à 30 % de la tension nominale, l'opération d'ouverture n'est pas autorisée | ||||||||
| 28 | Tension nominale du moteur de stockage d'énergie | V | AC110/220, DC110/220 | ||||||
| 29 | Temps de stockage d'énergie | S | ≤15 | ||||||
