Détails sur le produit:
|
| Tension: | 12KV-24KV | actuel: | 630A-2000A |
|---|---|---|---|
| Rupture actuelle: | 25KA | Type: | Type fixe |
| original: | Zhengzhou, CHINE | Usine: | KNKONG |
| Mettre en évidence: | Disjoncteur VCB de protection de l'environnement IEC,disjoncteur sous vide 24KV,disjoncteur sous vide 630A |
||

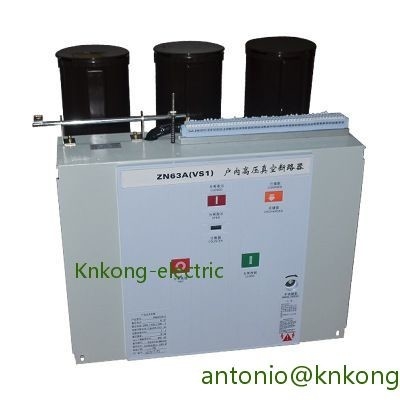

Disjoncteur à vide VS1-12 type de protection de l'environnement à usage intérieur
Tension: 12KV-24KV
Courant : 630A-2000A
Courant de coupure : 20KA-25KA
Type : fixe
Présentation du produit
Paramètres techniques
| Non. | Article | Unité | Paramètre | ||||||
| 1 | Tension nominale | KV | 12 | ||||||
| 2 | Fréquence nominale | Hz | 50/60 | ||||||
| 3 |
Niveau d'isolation nominal |
Tension de tenue à fréquence industrielle de 1 min (rms) |
KV |
42 (phase-phase, phase-terre) 48 (à travers la distance d'isolement) |
|||||
| Tension de tenue aux chocs d'éclairage (crête) |
75(phase-phase, phase-terre) 85 (à travers la distance d'isolement) |
||||||||
|
4 |
Courant nominal |
UNE |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Courant assigné de coupure en court-circuit |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Courant nominal de courte durée admissible | 20 | 25 | 31,5 | 40 | ||||
| sept | Courant assigné de marquage de court-circuit | 50 | 63 | 80 | 100 | ||||
| 8 | Courant de crête nominal de tenue | 50 | 63 | 80 | 100 | ||||
| 9 | Durée nominale de court-circuit | s | 4 | ||||||
| dix | Séquence de fonctionnement nominale | O-0.3sO/C-180s-O/C | |||||||
| 11 | Temps de coupure du courant de court-circuit assigné | Fois | 30/20 fois (40KA) | ||||||
| 12 | Endurance mécanique | Opérations | 20000 | ||||||
| 13 | Courant nominal de coupure d'un banc de condensateurs unique |
UNE |
630 | ||||||
| 14 | Courant nominal de coupure de batterie de condensateurs dos à dos | 400 | |||||||
| 15 | Courant de coupure double terre | 27.4 | |||||||
| 16 | Érosion de contact maximale admissible |
mm |
3 | ||||||
| 17 | Distance entre les contacts ouverts | 10±1 | |||||||
| 18 | Au cours de l'AVC | 3,5±0,5 | |||||||
| 19 | Non simultanéité d'ouverture et de fermeture triphasée |
Mme
|
2 | ||||||
| 20 | Durée de rebond de la fermeture du contact | 2 | |||||||
| 21 | Vitesse de rupture moyenne (rupture instantanée 6mm) |
Mme
|
1,1±0,2 | ||||||
| 22 | Vitesse de fabrication moyenne | 0,8±0,2 | |||||||
| 23 | Prendre le temps |
Mme
|
100 | ||||||
| 24 | Pause | 50 | |||||||
|
25 |
Résistance de chaque phase du circuit principal |
Ω |
630A | 50 | |||||
| 1250A | 45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| 2500A | 25 | ||||||||
| 26 | Amplitude de rebond de rupture de contact | mm | 2 | ||||||
|
27 |
Tension de fonctionnement nominale | Tension de fonctionnement nominale (V) AC/DC |
V |
24* | 110 | 220 | |||
| Portée de la tension de fonctionnement normale | Ouverture : 65 % à 120 % de la tension nominale, si la tension est inférieure à 30 % de la tension nominale, l'opération d'ouverture n'est pas autorisée | ||||||||
| 28 | Tension nominale du moteur de stockage d'énergie | V | AC110/220,DC110/220 | ||||||
| 29 | Temps de stockage d'énergie | S | ≤15 | ||||||
