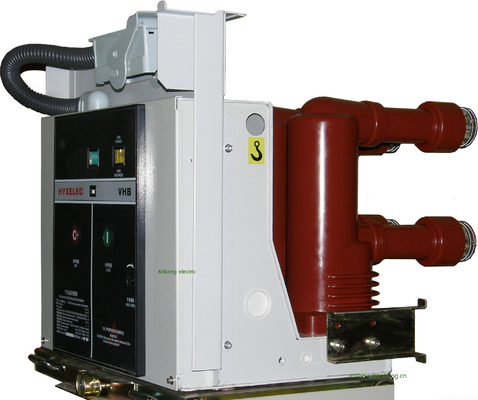

Type fixe espacement de phase du disjoncteur 310mm du vide VCB 24KV

Type fixe espacement de phase du disjoncteur 310mm du vide VCB 24KV
Type fixe espacement de phase du disjoncteur 310mm du vide VCB 24KV

Image Grand :  Type fixe espacement de phase du disjoncteur 310mm du vide VCB 24KV

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: CB,ISO,IEC
Numéro de modèle: VS1-12
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: Unité 1000 par mois
Contact

Type fixe espacement de phase du disjoncteur 310mm du vide VCB 24KV

description de
Tension: 12KV actuel: 630A 1250A 2000A
Rupture actuelle: 25KA Type: Type fixe
Espacement des phases: 310mm Usine: KNKONG-ELECTRIC
Surligner:

Disjoncteur VCB à vide 24KV

,

disjoncteur VCB à vide de type fixe

,

disjoncteur VCB à espacement de phase de 310 mm

Le panneau intérieur de type fixe utilise un disjoncteur à vide 24KV, un espacement de phase de 310 mm

Tension: 12-24KV

Courant : 630-2000A

Courant de coupure : 20KA

Espacement des phases : 310 mm



Présentation du produit

Les disjoncteurs sous vide de la série VS1 sont développés par Knkong-electric, et la structure modulaire est facile à installer, entretenir, tester et utiliser. Comparé aux disjoncteurs traditionnels, le VS1 de Knkong-electric est plus stable, sûr et a une durée de vie plus longue. Les disjoncteurs sous vide VS1 peuvent répondre aux exigences d'application des systèmes de transmission et de distribution d'énergie 12kV et 24kV.



Paramètres techniques

Non. Article Unité Paramètre
1 Tension nominale KV 12
2 Fréquence nominale Hz 50/60
3



Niveau d'isolation nominal

 Tension de tenue à fréquence industrielle de 1 min (rms)



KV

42 (phase-phase, phase-terre)

48 (à travers la distance d'isolement)
Tension de tenue aux chocs d'éclairage (crête)

75(phase-phase, phase-terre)

85 (sur toute la distance d'isolement)





4





Courant nominal





UNE

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Courant assigné de coupure en court-circuit



KA

 20 25 31,5 40
6 Courant nominal de courte durée admissible 20 25 31,5 40
sept Courant assigné de marquage de court-circuit 50 63 80 100
8 Courant de crête nominal de tenue 50 63 80 100
9 Durée nominale de court-circuit s 4
dix Séquence de fonctionnement nominale   O-0.3sO/C-180s-O/C
11 Temps de coupure du courant de court-circuit assigné Fois 30/20 fois (40KA)
12 Endurance mécanique Opérations 20000
13 Courant nominal de coupure d'une batterie de condensateurs



UNE

 630
14 Courant nominal de coupure de la batterie de condensateurs dos à dos 400
15 Courant de coupure double terre 27.4
16 Érosion de contact maximale admissible



mm

 3
17 Distance entre les contacts ouverts 10±1
18 Au cours de l'AVC 3,5±0,5
19 Non simultanéité d'ouverture et de fermeture triphasée

Mme



 2
20 Durée de rebond de la fermeture du contact 2
21 Vitesse de rupture moyenne (rupture instantanée 6mm)

Mme



 1,1±0,2
22 Vitesse de fabrication moyenne 0,8±0,2
23 Prendre le temps

Mme



 100
24 Pause 50





25



Résistance de chaque phase du circuit principal



Ω

 630A 50
1250A 45
1600A ~ 2000A ≤35
2500A 25
26 Amplitude de rebond de rupture de contact mm 2



27

 Tension de fonctionnement nominale Tension de fonctionnement nominale (V) AC/DC



V

 24* 110 220
Portée de la tension de fonctionnement normale Ouverture : 65 % à 120 % de la tension nominale, si la tension est inférieure à 30 % de la tension nominale, l'opération d'ouverture n'est pas autorisée
28 Tension nominale du moteur de stockage d'énergie V AC110/220,DC110/220
29 Temps de stockage d'énergie S ≤15
