Détails sur le produit:
|
| tension normale: | 12-24KV | courant normal: | 630-2000A |
|---|---|---|---|
| Rupture: | 25KA maximum | Type: | retirable/fixe |
| Original: | Zhengzhou, CHINE | Usine: | KNKONG-ELECTRIC |
| Mettre en évidence: | Disjoncteur incorporé de vide de Polonais,disjoncteur de C.C du vide 2000A modulaire,25KA a fixé le disjoncteur de C.C |
||

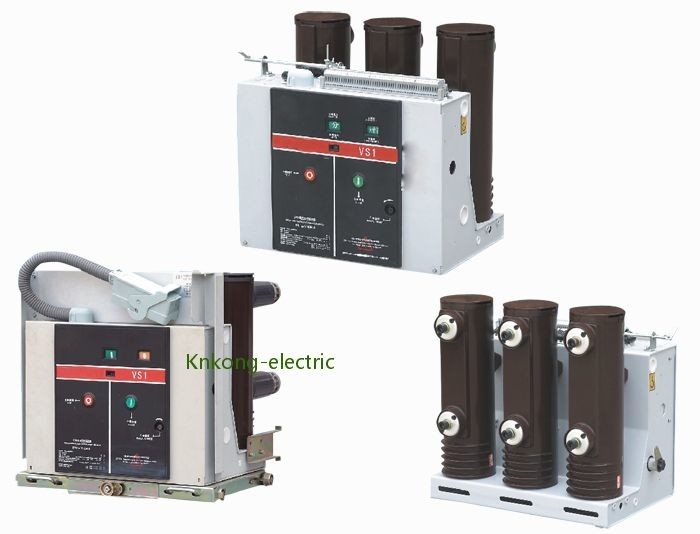

Type inclus par série de VS1 Polonais disjoncteur de vide par l'OEM de conception modulaire disponible
Tension : 12-24KV
Actuel : 630-2000A
Rupture actuelle : MAX 25KA
Type : retirable/fixe
Aperçu de produit
Notre disjoncteur du vide VS1 a été indépendamment développé par Knkong-électrique.
Son tampon performant de frein peut de manière significative réduire dépassent et amplitude reliée de nouveau provoquée par le contact mobile du disjoncteur du vide VS1 pendant la rupture, et éviter dépassez du contact mobile causant la fatigue et la longévité partielles des soufflets d'interrupteur de vide.
Paramètres techniques
| Non. | Article | Unité | Paramètre | ||||||
| 1 | Tension évaluée | Kilovolt | 12 | ||||||
| 2 | Fréquence évaluée | Hertz | 50/60 | ||||||
| 3 |
Niveau évalué d'isolation |
tension de tenue de fréquence de puissance 1min (R.M. s) |
Kilovolt |
42 (entre phases, la phase-à-terre) 48 (à travers la distance de isolement) |
|||||
| Allumant la tension de tenue aux chocs (crête) |
75 (entre phases, la phase-à-terre) 85 (à travers la distance de isolement) |
||||||||
|
4 |
Courant évalué |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Rupture évaluée de court-circuit actuelle |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Courant à court terme évalué de tenue | 20 | 25 | 31,5 | 40 | ||||
| 7 | Courant d'inscription évalué de court-circuit | 50 | 63 | 80 | 100 | ||||
| 8 | Courant maximal évalué de tenue | 50 | 63 | 80 | 100 | ||||
| 9 | Durée évaluée de court-circuit | s | 4 | ||||||
| 10 | Ordre évalué d'opération | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Rupture des périodes du courant évalué de court-circuit | Périodes | 30/20 des périodes (40KA) | ||||||
| 12 | Résistance mécanique | Ops | 20000 | ||||||
| 13 | Banque simple évaluée de condensateur cassant le courant |
|
630 | ||||||
| 14 | Banque dos à dos évaluée de condensateur cassant le courant | 400 | |||||||
| 15 | rupture de défaut de la Double-terre actuelle | 27,4 | |||||||
| 16 | Érosion de contact maximum permise |
millimètre |
3 | ||||||
| 17 | Dégagement entre les contacts ouverts | 10±1 | |||||||
| 18 | Au-dessus de la course | 3.5±0.5 | |||||||
| 19 | Non-simultanéité de s'ouvrir et de se fermer triphasés |
Mme
|
≤2 | ||||||
| 20 | Rebondissez la durée de la fermeture de contact | ≤2 | |||||||
| 21 | Vitesse de rupture moyenne (instant cassant 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Vitesse de fabrication moyenne | 0.8±0.2 | |||||||
| 23 | Fabrication du temps |
Mme
|
≤100 | ||||||
| 24 | Rupture du temps | ≤50 | |||||||
|
25 |
Résistance de chaque circuit principal de phase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contact cassant l'amplitude de rebond | millimètre | ≤2 | ||||||
|
27 |
Tension évaluée d'opération | Tension évaluée d'opération (V) AC/DC |
V |
24* | 110 | 220 | |||
| Portée de tension de fonctionnement normal | Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération | ||||||||
| 28 | Tension évaluée de moteur de stockage de l'énergie | V | AC110/220, DC110/220 | ||||||
| 29 | Temps de stockage de l'énergie | S | ≤15 | ||||||
