Détails sur le produit:
|
| Tension normale: | 12KV | Courant normal: | 630-2000A |
|---|---|---|---|
| Rupture actuelle: | 20-25KA | Type: | retirable |
| Original: | La Chine | Usine: | KNKONG-ELECTRIC |
| Mettre en évidence: | Disjoncteur retirable de vide,Disjoncteur du vide 12KV,25KA a modularisé le disjoncteur de vide |
||

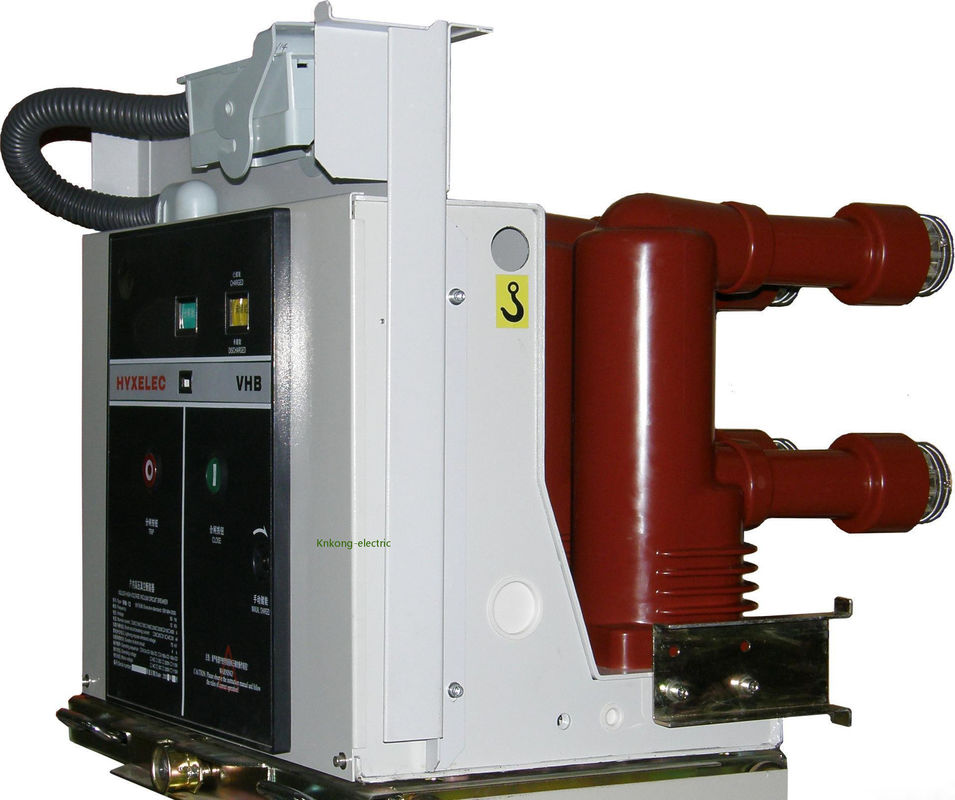

Mécanisme modularisé par disjoncteur retirable de vide de VS1 12KV
Tension : 12KV
Actuel : 630-2000A
Rupture actuelle : 20KA
Type : retirable
Aperçu de produit
Des disjoncteurs de la série VS1 sont complètement indépendamment développés par Knkong. Le mécanisme modulaire facilite l'installation, l'entretien, l'essai et l'opération. Comparé aux disjoncteurs traditionnels, il a une opération plus stable, une sécurité plus élevée et une plus longue durée de vie. Il peut répondre aux besoins d'application des clients dans le transport de l'énergie 12kV et 24kV et les systèmes de distribution et est très utilisé dans le courant électrique, l'énergie, le produit pétrochimique, la métallurgie, la fabrication, le transport, la construction, la protection de l'environnement et d'autres industries.
État normal de service
| Altitude | ≤1000m | |
| Température ambiante | Maximum | +40℃ |
| Minute | -15℃ | |
|
Humidité ambiante : Humidité moyenne maximum |
24 heures ≤95% | |
| 1 mois ≤90% | ||
| Pression maximum de vapeur d'eau | 24 heures de ≤2.2kpa | |
| 1 mois ≤1.8kpa | ||
État de service spécial
Paramètres techniques
| Non. | Article | Unité | Paramètre | ||||||
| 1 | Tension évaluée | Kilovolt | 12 | ||||||
| 2 | Fréquence évaluée | Hertz | 50/60 | ||||||
| 3 |
Niveau évalué d'isolation |
tension de tenue de fréquence de puissance 1min (R.M. s) |
Kilovolt |
42 (entre phases, la phase-à-terre) 48 (à travers la distance de isolement) |
|||||
| Allumant la tension de tenue aux chocs (crête) |
75 (entre phases, la phase-à-terre) 85 (à travers la distance de isolement) |
||||||||
|
4 |
Courant évalué |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Rupture évaluée de court-circuit actuelle |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Courant à court terme évalué de tenue | 20 | 25 | 31,5 | 40 | ||||
| 7 | Courant d'inscription évalué de court-circuit | 50 | 63 | 80 | 100 | ||||
| 8 | Courant maximal évalué de tenue | 50 | 63 | 80 | 100 | ||||
| 9 | Durée évaluée de court-circuit | s | 4 | ||||||
| 10 | Ordre évalué d'opération | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Rupture des périodes du courant évalué de court-circuit | Périodes | 30/20 des périodes (40KA) | ||||||
| 12 | Résistance mécanique | Ops | 20000 | ||||||
| 13 | Banque simple évaluée de condensateur cassant le courant |
|
630 | ||||||
| 14 | Banque dos à dos évaluée de condensateur cassant le courant | 400 | |||||||
| 15 | rupture de défaut de la Double-terre actuelle | 27,4 | |||||||
| 16 | Érosion de contact maximum permise |
millimètre |
3 | ||||||
| 17 | Dégagement entre les contacts ouverts | 10±1 | |||||||
| 18 | Au-dessus de la course | 3.5±0.5 | |||||||
| 19 | Non-simultanéité de s'ouvrir et de se fermer triphasés |
Mme
|
≤2 | ||||||
| 20 | Rebondissez la durée de la fermeture de contact | ≤2 | |||||||
| 21 | Vitesse de rupture moyenne (instant cassant 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Vitesse de fabrication moyenne | 0.8±0.2 | |||||||
| 23 | Fabrication du temps |
Mme
|
≤100 | ||||||
| 24 | Rupture du temps | ≤50 | |||||||
|
25 |
Résistance de chaque circuit principal de phase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contact cassant l'amplitude de rebond | millimètre | ≤2 | ||||||
|
27 |
Tension évaluée d'opération | Tension évaluée d'opération (V) AC/DC |
V |
24* | 110 | 220 | |||
| Portée de tension de fonctionnement normal | Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération | ||||||||
| 28 | Tension évaluée de moteur de stockage de l'énergie | V | AC110/220, DC110/220 | ||||||
| 29 | Temps de stockage de l'énergie | S | ≤15 | ||||||
