Détails sur le produit:
|
| Tension: | 12kV | Actuel: | 1250A |
|---|---|---|---|
| Rupture du courant: | 25kA | Type: | Fixe |
| Norme: | GIGAOCTET, LE CEI, OIN | Usine: | KNKONG |
| Mettre en évidence: | Disjoncteur de 12KV 1250A Vcb,Disjoncteur électrique incorporé de Polonais Vcb,disjoncteur d'intérieur de 1250A Vcb |
||

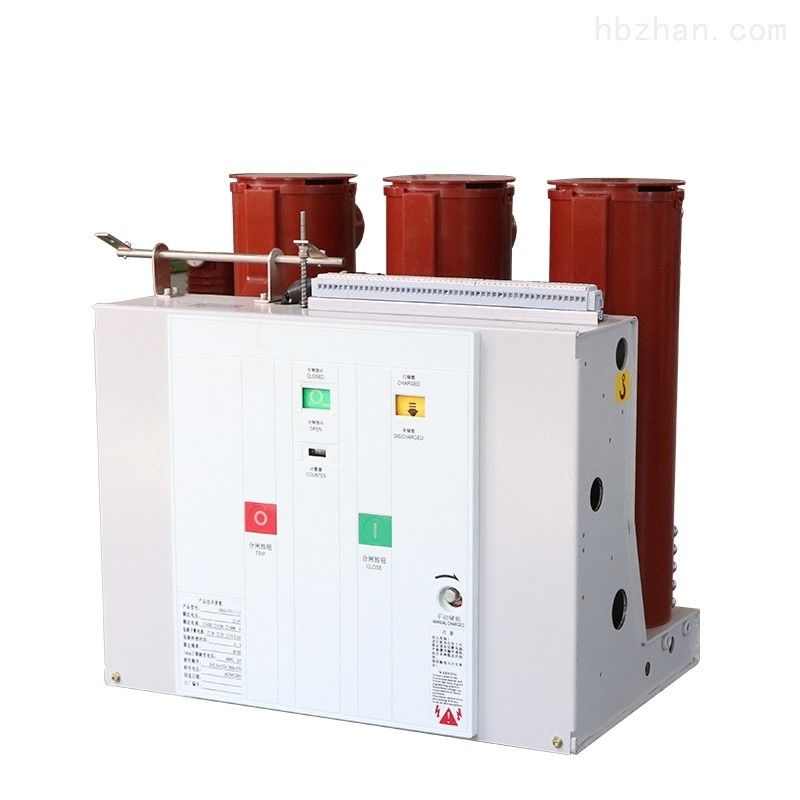

12KV 1250A VCB d'intérieur VS1-12 a fixé le type phase de 205 espaçant le disjoncteur de vide
Tension : 12KV
Actuel : 1250A
Rupture actuelle : 20KA
Type : Fixe
Aperçu de produit
VS1-Series a enfoncé le poteau. les disjoncteurs de vide s'appliquent à 12kV, mécanisme d'intérieur triphasé à C.A. 50Hz et peuvent servir de boîtiers de protection et de commande à l'équipement industriel et extrayant de sous-station de transformateur d'établissement. Avec la conception modulaire et d'indépendant-cadre pour leurs mécanismes opératoires de ressort, les disjoncteurs de VS1-Series peuvent opérer avec le mi-ensemble de KYN28- 12(24) et le mécanisme fixe. Ces disjoncteurs sont sujets à des chacun des deux ont fixé l'installation et le montage avec le camion comme unité de charette à bras
Le disjoncteur de la série VS1 adopte un mécanisme modulaire, qui est commode pour l'installation, l'entretien, l'essai et l'opération. Comparé aux disjoncteurs traditionnels. Il a une stabilité opérationnelle plus élevée, une sécurité plus élevée et une plus longue durée de vie. Les produits peuvent satisfaire les applications des clients dans le transport de l'énergie 12kV et 24kV et les systèmes de distribution, tels que le courant électrique, l'énergie, le produit pétrochimique, la métallurgie, la fabrication, le transport, la construction, la protection de l'environnement et d'autres industries.
Paramètres techniques
| Non. | Article | Unité | Paramètre | ||||||
| 1 | Tension évaluée | Kilovolt | 12 | ||||||
| 2 | Fréquence évaluée | Hertz | 50/60 | ||||||
| 3 |
Niveau évalué d'isolation |
tension de tenue de fréquence de puissance 1min (R.M. s) |
Kilovolt |
42 (entre phases, la phase-à-terre) 48 (à travers la distance de isolement) |
|||||
| Allumant la tension de tenue aux chocs (crête) |
75 (entre phases, la phase-à-terre) 85 (à travers la distance de isolement) |
||||||||
|
4 |
Courant évalué |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Rupture évaluée de court-circuit actuelle |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Courant à court terme évalué de tenue | 20 | 25 | 31,5 | 40 | ||||
| 7 | Courant d'inscription évalué de court-circuit | 50 | 63 | 80 | 100 | ||||
| 8 | Courant maximal évalué de tenue | 50 | 63 | 80 | 100 | ||||
| 9 | Durée évaluée de court-circuit | s | 4 | ||||||
| 10 | Ordre évalué d'opération | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Rupture des périodes du courant évalué de court-circuit | Périodes | 30/20 des périodes (40KA) | ||||||
| 12 | Résistance mécanique | Ops | 20000 | ||||||
| 13 | Banque simple évaluée de condensateur cassant le courant |
|
630 | ||||||
| 14 | Banque dos à dos évaluée de condensateur cassant le courant | 400 | |||||||
| 15 | rupture de défaut de la Double-terre actuelle | 27,4 | |||||||
| 16 | Érosion de contact maximum permise |
millimètre |
3 | ||||||
| 17 | Dégagement entre les contacts ouverts | 10±1 | |||||||
| 18 | Au-dessus de la course | 3.5±0.5 | |||||||
| 19 | Non-simultanéité de s'ouvrir et de se fermer triphasés |
Mme
|
≤2 | ||||||
| 20 | Rebondissez la durée de la fermeture de contact | ≤2 | |||||||
| 21 | Vitesse de rupture moyenne (instant cassant 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Vitesse de fabrication moyenne | 0.8±0.2 | |||||||
| 23 | Fabrication du temps |
Mme
|
≤100 | ||||||
| 24 | Rupture du temps | ≤50 | |||||||
|
25 |
Résistance de chaque circuit principal de phase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contact cassant l'amplitude de rebond | millimètre | ≤2 | ||||||
|
27 |
Tension évaluée d'opération | Tension évaluée d'opération (V) AC/DC |
V |
24* | 110 | 220 | |||
| Portée de tension de fonctionnement normal | Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération | ||||||||
| 28 | Tension évaluée de moteur de stockage de l'énergie | V | AC110/220, DC110/220 | ||||||
| 29 | Temps de stockage de l'énergie | S | ≤15 | ||||||
