3 panneau moyen de mécanisme du mécanisme 2000A système mv de tension de GE de phase

3 panneau moyen de mécanisme du mécanisme 2000A système mv de tension de GE de phase
3 panneau moyen de mécanisme du mécanisme 2000A système mv de tension de GE de phase

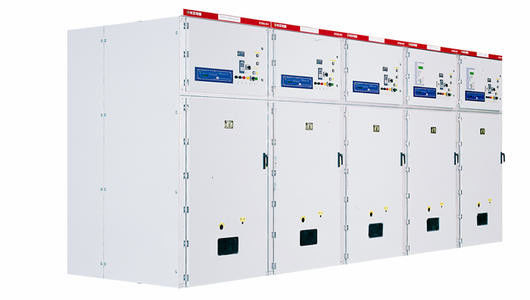

Image Grand :  3 panneau moyen de mécanisme du mécanisme 2000A système mv de tension de GE de phase

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: GB,ISO IEC
Numéro de modèle: KYN61A-40.5KV
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 6000-15000
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 50 unités/mois
Contact

3 panneau moyen de mécanisme du mécanisme 2000A système mv de tension de GE de phase

description de
Tension: 40.5kV Actuel: 2000A
Fréquence: 50/60Hz Normes: CEI ISO GB
OEM/ODM: Disponible Usine: KNKONG
Surligner:

mécanisme moyen électrique de tension de Schneider

,

panneau de mécanisme de 2000A système mv

,

Mécanisme moyen de tension de GE

Panneau électrique d'OIN gigaoctet du CEI du MÉCANISME 40.5KV 2000A KYN61 de KNKONG-ELECTRIC

Panneau du mécanisme 33KV, panneau plaqué de métal de mécanisme de puissance de mécanisme de système mv

Mécanisme moyen de tension de KYN61-40.5KV,
Knkong/ABB/Schneider VCB
40.5KV, triphasé, C.A. 50/60Hz
Norme complète du CEI d'OIN
Pour de conception du mécanisme SLD de plan et de plan de disposition (dessin au trait simple) de service l'enquête svp par l'email.
Enquérez-vous

Lancement de produit

KYN61-40.5 (Z) se rapporte au C.A. démontable blindé le mécanisme que métal-inclus (s'est ci-après rapporté comme mécanisme) est un C.A. triphasé 50Hz, a évalué l'ensemble complet d'intérieur de la tension 40.5kV d'équipement de distribution d'énergie. Comme les centrales, les sous-stations et les entreprises industrielles et extrayantes pour recevoir et distribuer l'énergie électrique, il peuvent commander, protéger et détecter des circuits, et peuvent également être employées dans les endroits avec des opérations fréquentes.

Portée d'application
Le mécanisme central blindé en métal KYN61-40.5 est conçu selon le mécanisme inclus en métal blindé dans GB3906-2006. Il convient au système triphasé de courant alternatif avec la tension évaluée de 40.5kV et la fréquence évaluée de 50Hz. Il est employé pour recevoir et distribuer l'énergie électrique et le contrôle, pour protéger et détecter des circuits. En plus d'être en général les systèmes d'alimentation très utilisés, il peut également être employé dans des opérations fréquentes. endroit.


Utilisant l'environnement :

a) Température de l'air : -25℃~+40℃

b) Humidité : Humidité mensuelle 95% ; Humidité quotidienne 90%.

c) Altitude pas plus de 2500m

d) Air ambiant pas apparemment pollué par le gaz corrosif et inflammable, la vapeur, etc.

e) Aucune secousse violente fréquente



Données techniques

Articles Unité Données
Tension Kilovolt 40,5
Fréquence Hertz 50
Actuel 1250,1600,2000
Court-circuit cassant le courant KA 25,31.5
Rendre actuel (crête) KA 63,80
courant de la stabilité 4s thermique KA 25,31.5
Actuel dynamique (crête) KA 63,80
Niveau d'isolation tension de tenue de fréquence de puissance 1min (r.m.s) Kilovolt 95
Tension de tenue de tension de choc de foudre (crête) Kilovolt 185
tension de fréquence de la puissance 1min à travers l'espace ouvert (r.m.s) Kilovolt 118
Tension de tenue de tension de choc de foudre à travers l'espace ouvert (crête) Kilovolt 215
Classe de protection de clôture

Clôture IP4X,

Entre les compartiments IP2X
Dimension de clôture (Width*Depth*Height) millimètre 1400*2800*2600
1600*2800*2600
Type de disjoncteur   VCB : ZN85-40.5
Disjoncteur SF6

*Note : le mécanisme d'ordre devrait fournir SLD (diagramme d'une seule ligne) par le client





Caractéristiques de composantes principales :



Disjoncteur d'intérieur du vide VS1-40.5

Tension de évaluation : 40.5kV

Courant de évaluation : 630 1250 1600 2000 2500A

Rupture de évaluation de court-circuit actuelle : 20 25 31.5KA

La vie mécanique : aucune moins de 20 000 fois



Données VS1-40.5 techniques

Articles Unité Date
tension



Kilovolt

 40,5
tension de tenue de fréquence de puissance à court terme (1min) 95
tension de tenue de tension de choc de foudre (crête) 185
fréquence Hertz 50/60
actuel 1250 1600 2000 2500 4000
courant de renvoi aux 22 mètres de court-circuit KA 25 31,5
courant à court terme de tenue 25 31,5
temps continuel à court terme s 4
courant maximal de tenue KA 63 80
courant de fermeture de court-circuit 63 80
courant dos à dos simple de renvoi aux 22 mètres de banque de condensateur 630/400
Temps s'ouvrant (volt évalué.) Mme 35~60
L'heure exacte (volt évalué.) 50~100
La vie mécanique périodes 20000
temps de coupure pour le courant court évalué de renvoi aux 22 mètres s 20
tension d'opération V AC110/220 DC110/220
courant de puissance stockant le moteur W 230
Vitesse s'ouvrante moyenne m/s 1.6~2.0
Vitesse de rapprochement moyenne 0.5~0.8
procédure d'opération

opening-0.3s-closing

ouverture d'opening-180s-closing


Le mécanisme 33KV électrique de Knkong a servi le marché international pendant plus de les 10 dernières années.
