Détails sur le produit:
|
| tension évaluée: | 40,5 KILOVOLTS | Courant évalué: | 630-2500A |
|---|---|---|---|
| Fréquence évaluée: | 50/60Hz | Normes: | LE CEI GIGAOCTET D'OIN |
| Usine: | KNKONG | OEM/ODM: | Disponible |
| Mettre en évidence: | HT triphasée VCB,Disjoncteur d'intérieur de vide de 40,5 kilovolts |
||

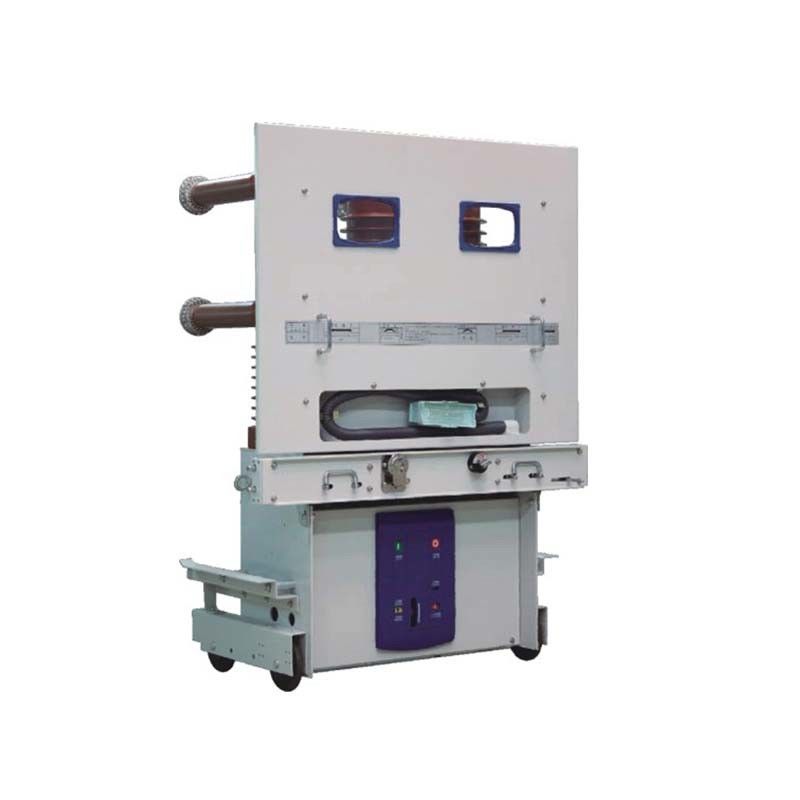

H.V. VCB VS1-40.512-40.5KV d'intérieur, 50HZ triphasé 400/630A, AC/DC 110/220V ccc, ISO9001, CE, CB, IEC60898
Lancement de produit
Le type disjoncteur à haute tension d'intérieur de VS1-40.5/T de vide est employé pour le mécanisme KYN61-40.5 (Z). C'est le plus nouveau type d'équipement d'alimentation et de distribution d'énergie. Ce produit est conforme à la norme GB1984-2003.
Caractéristiques de structure
Ce genre de VCB adopte une conception intégrée et est différent du disjoncteur de type ouvert de vide et du disjoncteur de vide d'isolation.
1. L'interrupteur de vide et le montage conducteur de circuit avec de la résine d'augmenter d'anneau par le métier spécial sont scellés dans un poteau.
2. Alors avec le circuit modularisé s'est réuni dans un disjoncteur modulaire.
3. Ce genre de VCB avec d'excellentes propriétés electrical&mechanical le niveau avancé du disjoncteur de vide dans le monde moderne.
État normal de service
1. Température ambiante : -15℃ +40℃, la température moyenne n'est pas plus que 35℃ en 24 heures
2. Taille au-dessus de niveau de la mer : ≤1000m ;
3. Hygrométrie : l'humidité moyenne d'un jour devrait être pas plus de 95% ; l'humidité moyenne d'un mois devrait être pas plus de 90% ;
4. Pression de vapeur saturée : la pression moyenne d'un jour devrait n'être pas plus de 2. 2kPa, l'humidité moyenne d'un mois devraient être pas davantage que l.8kPa ;
5. Conditions environnementales : Il devrait être installé dans les endroits sans poussière, fumée, érosion chimique, gaz combustible, et pollution par les fumées saline.
Paramètres techniques de VS1-40.5/E
| Non. | Article | Unité | Paramètre |
| 1 | Tension évaluée | Kilovolt | 40,5 |
| 2 | Fréquence évaluée | Hertz | 50 |
| 3 | Minute de la tenue voltage/1 de fréquence de puissance évaluée | Kilovolt | 95 |
| 4 | Tension de tenue évaluée de tension de choc de foudre | Kilovolt | 185 |
| 5 | Courant évalué | 630 1250 1600 2000 2500 | |
| 6 | Rupture évaluée de court-circuit actuelle | KA | 20 25 31,5 |
| 7 | Courant à court terme évalué de tenue | KA | 20 25 31,5 |
| 8 | Courant d'inscription évalué de court-circuit | KA | 50 63 80 |
| 9 | Valeur de crête évaluée de résister au courant | KA | 50 63 80 |
| 10 | Durée évaluée de court-circuit | s | 4 |
| 11 | Ordre évalué d'opération | O-0.3s-CO-180s-CO | |
| 12 | Rupture du temps | Mme | ≤80 |
| 13 | Résistance mécanique | périodes | 10000 |
| 14 | Banque simple évaluée de condensateur cassant le courant | 400/630 | |
| 15 | Court-circuit évalué cassant des périodes de rupture actuelles | périodes | 30 |
| 16 | Taille (length*width*high) | millimètre | 1246*1700*905 |
| 17 | Tension évaluée de moteur de stockage de l'énergie | V | AC110/220, DC110/220 |
| 18 | Poids | Kilogramme | 466 |
Paramètres de propriétés mécaniques
| Non. | Article | Unité | Paramètre |
| 1 | Dégagement entre les contacts ouverts | millimètre | 18±2 |
| 2 | Au-dessus de la course | 3.5~4 | |
| 3 | Puissance évaluée de moteur de stockage de l'énergie | W | 230 |
| 4 | Temps de stockage de l'énergie | s | ≤15 |
| 5 | Rebondissez la durée de la fermeture de contact |
Mme |
≤3 |
| 6 | Non-simultanéité de s'ouvrir et de se fermer triphasés | ≤2 | |
| 7 | Rupture du temps | ≤70 | |
| 8 | Fabrication du temps | ≤90 | |
| 9 | rebond de Coupure-frein | m | ≤3 |
| 10 | Vitesse de rupture moyenne | m/s | 1.7±0.3 |
| 11 | Vitesse de fabrication moyenne | 0.7±0.3 |
