Détails sur le produit:
|
| Tension locale: | 12kV | Courant fonctionnant: | 630-1250A |
|---|---|---|---|
| Fréquence fonctionnante: | 50/60Hz | Type: | Unité de disjoncteur |
| OEM/ODM: | Veuillez partager vos dessins de CDA | Usine: | KNKONG |
| Mettre en évidence: | Mécanisme de disjoncteur de GIS,Mécanisme du disjoncteur 12KV,mécanisme du disjoncteur 630A |
||

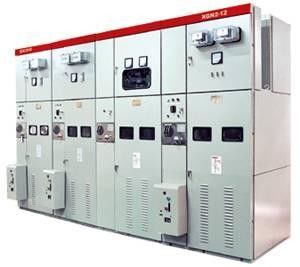

Gigaoctet d'OIN 12KV de tension moyenne Ring Main Unit de mécanisme isolée par gaz
Lancement de produit
Généralités
Environnement de service
Données techniques
| Non. | Article | Unité | Paramètre | |||
| 1 | Tension évaluée | kilovolt | 12 | 24 | 36 | |
| 2 | Fréquence évaluée | Hertz | 50/60 | |||
| 3 | Courant évalué | 630 (1250*) | ||||
| 4 |
fréquence de la puissance 1min tension de tenue |
humide | kilovolt | 38 | 50 | 70 |
| sec | kilovolt | 48 | 60 | 85 | ||
| 5 | Tension de tenue de tension de choc de foudre | kilovolt | 75 | 125/150 | 170 | |
| 6 | Rupture évaluée de court-circuit actuelle (crête) | ka | 80 | 63 | 63 | |
| 7 | Charge active évaluée et courant de rupture à circuit fermé | 63 | 50 | 50 | ||
| 8 | Courant de transfert évalué | 1700 | 1200 | 1200 | ||
| 9 | Court-circuit évalué faisant un actuel (crête) | ka | 80 | 63 | 63 | |
| 10 | Câble évalué (ligne) chargeant cassant le courant |
50 et 10 50/10 |
||||
| 11 | Rupture de charge de câble actuelle dans le défaut de mise à la terre | 20 | 20 | 20 | ||
| 12 | Courant évalué de tenue (crête) | ka | 80 | 63 | 63 | |
| 13 | Courant à court terme de tenue (2s) | ka | 25 | 20 | 20 | |
| 14 | La vie de mécanisme | périodes | 5000 | 2000 | 2000 | |
Note : Pour la rupture de court-circuit et le courant de pointe est basé sur le fusible plus la combinaison
Composants facultatifs :
Actionner-C.A. électrique 220/110V ; C.C 24/48/110/220V
Contact auxiliaire 5 PAS 5 OR
Ensemble complet de fusible
Interface de communication de FTU
