Détails sur le produit:
|
| Tension de évaluation: | 12-36KV | Courant de évaluation: | 630A 1250A |
|---|---|---|---|
| Fréquence de évaluation: | 50/60Hz | Normes: | OIN DE GIGAOCTET |
| OEM/ODM: | Enquête par l'email | ||
| Mettre en évidence: | Mécanisme 36KV isolé par gaz,Mécanisme isolé par gaz d'OIN de gigaoctet,36KV tension moyenne Ring Main Unit |
||

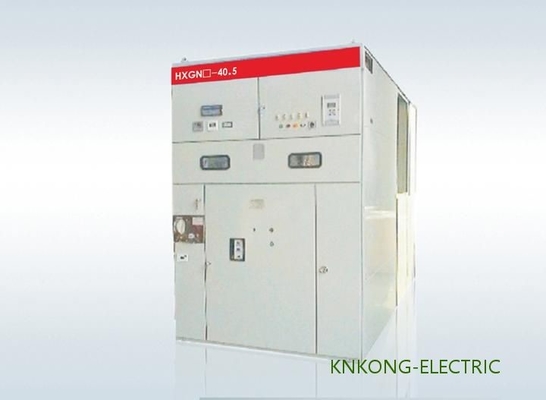

Gigaoctet d'OIN 36KV de tension moyenne Ring Main Unit de mécanisme isolée par gaz
Lancement de produit
Généralités
L'unité principale de l'anneau SF6 est un équipement électrique air-isolé ou gaz-isolé de combinaison de milieu-tension qui peut être combiné dans les circuits multiples à volonté, avec la commutation, communication, et protection du système d'alimentation, avec des commutateurs de charge comme composant de noyau. Son composant principal de noyau de circuit se compose de commutateur de la charge SF6 ou disjoncteur supplémentaire et d'autres appareils électriques auxiliaires primaires.
Ces dernières années, l'armoire de réseau d'anneau SF6 s'est développée très rapidement, et le processus de fabrication et la fiabilité de produit ont le potentiel d'être égaux aux géants électriques internationaux. Naturellement, le niveau de tension entre 24kV et 40,5 a toujours un certain espace avec les fabricants étrangers. Actuellement, il y a seulement une poignée de fabricants domestiques produisant le niveau de distribution d'énergie de la distribution d'énergie SF6 au niveau 40.5kV. Les autres sont C-GIS du système de premier niveau, basés sur le système d'alimentation de premier niveau avec la grande capacité actuelle et grande. )
Caractéristique
1. la structure plaquée de métal et entièrement incluse, peut empêcher la saleté et les petits animaux de l'entrée.
2. Par les voyants à niveau visible en position et condition générale de commutateur de panneau de porte peut être clairement regardé.
3. La poignée de fonctionnement de porte et de commutateur est mécaniquement enclenchée pour s'assurer que la porte ne peut pas être ouverte avec le commutateur s'est fermée et le commutateur ne peut pas être fermé avec la porte ouverte.
4. Les interrupteurs sous vide d'utilisation de mécanisme combinés avec le matériel d'isolation solide. Cette technologie favorable à l'environnement évite l'utilisation de SF6 comme gaz d'isolation.
5. le couplage fiable de FIVE-PREVENTION peut effectivement empêcher la CMA-opération.
Données techniques
| Non. | Article | Unité | Paramètre | |||
| 1 | Tension évaluée | kilovolt | 12 | 24 | 36 | |
| 2 | Fréquence évaluée | Hertz | 50/60 | |||
| 3 | Courant évalué | 630 (1250*) | ||||
| 4 |
fréquence de la puissance 1min tension de tenue |
humide | kilovolt | 38 | 50 | 70 |
| sec | kilovolt | 48 | 60 | 85 | ||
| 5 | Tension de tenue de tension de choc de foudre | kilovolt | 75 | 125/150 | 170 | |
| 6 | Rupture évaluée de court-circuit actuelle (crête) | ka | 80 | 63 | 63 | |
| 7 | Charge active évaluée et courant de rupture à circuit fermé | 63 | 50 | 50 | ||
| 8 | Courant de transfert évalué | 1700 | 1200 | 1200 | ||
| 9 | Court-circuit évalué faisant un actuel (crête) | ka | 80 | 63 | 63 | |
| 10 | Câble évalué (ligne) chargeant cassant le courant |
50 et 10 50/10 |
||||
| 11 | Rupture de charge de câble actuelle dans le défaut de mise à la terre | 20 | 20 | 20 | ||
| 12 | Courant évalué de tenue (crête) | ka | 80 | 63 | 63 | |
| 13 | Courant à court terme de tenue (2s) | ka | 25 | 20 | 20 | |
| 14 | La vie de mécanisme | périodes | 5000 | 2000 | 2000 | |
Note : Pour la rupture de court-circuit et le courant de pointe est basé sur le fusible plus la combinaison
