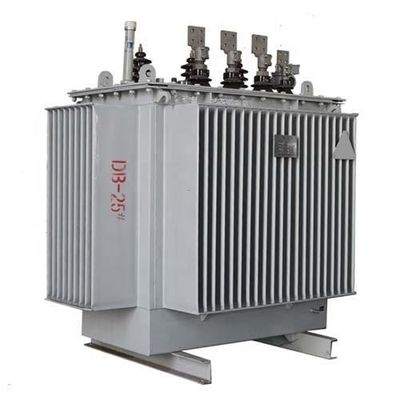

Transformateur GB1094 immergé dans l'huile

Normes de produit

Règles de GB1094.1-2013General pour des transformateurs de puissance
Hausse de la température de transformateur de GB1094.2-2013Power
Niveau de GB1094.3-2003Insulation et essai d'isolation des transformateurs de puissance
Le transformateur de GB1094.5-2008Power résiste à la capacité de court-circuit
Transformateurs de GB/T1094.10-2003Power - partie 10 : Détermination des niveaux sonores
GB/T25446-2010Oil a immergé des paramètres techniques et des conditions d'alliage de noyau de transformateur amorphe de distribution

Conditions

1. États d'environnement normal : L'altitude ne dépasse pas 1000m ;
2. Le °C de la température ambiante le plus élevé +40, le plus bas °C -25 ;
3. conditions pour les environnements spéciaux : Altitude plus de 1000m ;
4. Le °C de la température ambiante le plus élevé +40, les plus bas -45 °C. (description détaillée en passant commande) ;
5. site d'installation : aucun gaz corrosif, aucun environnement évident de saleté ;
Note : Selon les conditions convenues, pour fournir à des utilisateurs des produits dans des conditions spéciales d'utilisation.

Caractéristiques structurelles

Noyau de fer : Le matériel magnétique du noyau de fer emploie l'alliage amorphe. Puisque l'alliage amorphe n'a pas une structure cristalline et a une caractéristique magnétique douce, le secteur de la boucle d'hystérésis est très étroit, la magnétisation
la puissance est petite, la résistivité électrique est haute, et la perte de courant de Foucault est petite, ainsi la perte à vide et le courant à vide du transformateur fait de ce matériel sont employés. très bas. Le noyau se compose de quatre cadres distincts de noyau dans le même avion
pour former un type de trois-phasefive-colonne. Il doit être recuit, et il doit avoir un joint de croix-barrière avec une forme en coupe rectangulaire.

Bobine : En plus d'employer les enroulements de basse tension (160kVA ou moins) avec les conducteurs de cuivre, une structure cylindrique faite en aluminium de cuivre a isgenerally employé ; les enroulements à haute tension emploient une structure cylindrique multicouche pour équilibrer la distribution de enroulement d'ampère et la fuite de flux magnétique. Des enroulements à haute tension et de basse tension sont enroulés ainsi que des dispositifs de tension de fil pour former les bobines rectangulaires, et les bobines sont solidifiées par le chaud-pressing et la formation pour augmenter la force mécanique des enroulements et de la capacité de résister au court-circuit.

Réservoir de stockage de pétrole : Il adopte un beau plein-cachetage et une structure ondulée exempte d'entretien. Par la technologie de production avancée de réservoir de stockage de pétrole, il subit la pression stricte.
