Généralités

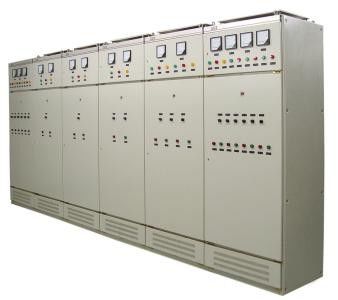

Type mécanisme de GGD il est employé dans des systèmes de distribution d'énergie des centrales, sous-stations, centrales, usines et mines, etc., comme C.A. 50-60Hz, et courant fonctionnant étranger à 3150 utilisateurs, comme conversion de puissance, distribution et contrôle de puissance, d'éclairage et d'équipement de distribution d'énergie.
Environnement de travail
1. La température ambiante n'est pas plus haute que +40℃ et non inférieure à -5℃.
2. Quand le produit est installé et employé, l'altitude de l'endroit de l'utilisation ne devrait pas dépasser 2000M.
3. L'hygrométrie d'air environnant n'est pas plus de 90% (+25℃).
4. L'équipement devrait être installé dans un endroit sans vibration et impact graves, et dans un endroit où les composants électriques ne sont pas corrodés.
5. L'hygrométrie d'air environnant ne dépasse pas 5% quand la température maximale est de 40 degrés, et on laisse une plus grande température relative à une plus basse température, de la laquelle devrait être considéré en raison
Les changements de température peuvent de temps en temps produire des effets de condensation
6. Quand l'utilisateur a des conditions spéciales, il peut résoudre par la consultation avec le fabricant
Caractéristiques principales
1. Selon le but, il est divisé en : puissance recevant l'armoire, armoire de connexion de barre omnibus, armoire de conducteur, armoire de commande de moteur, armoire réactive de compensation électrique, allumant l'armoire de distribution d'énergie.
2. Structure de Cabinet :
(1) le cadre d'armoire est partiellement soudé et assemblé avec de l'acier 8MF formé à froid. Le cadre a des trous de montage disposés selon les modules d'E=20mm et d'E=100mm pour améliorer la polyvalence de l'ensemble de produit.
(2) le type bride de ZMJ de barre omnibus, qui est thermoformé avec le matériel ignifuge élevé de PPO, a une structure modulaire avec la force et l'isolation mécaniques élevées.
(3) les armoires larges de 1000mm et de 1200mm adoptent une structure de porte à deux battants symétrique sur l'avant, et les armoires larges de 600mm et de 800mm adoptent une structure de porte entière. Le dos de l'armoire adopte une structure de porte à deux battants symétrique. La structure d'armoire n'est pas installée contre le mur.
(4) la porte d'armoire est reliée au cadre à une charnière galvanisée d'axe, qui est commode pour l'installation et le démontage. Il y a les insertions en caoutchouc au bord se pliant de la porte.
(5) la structure moletée au sol de vis est employée entre les pièces d'installation dans l'armoire et le cadre pour former un circuit de protection au sol complet.
(6) le capot supérieur du corps d'armoire peut être enlevé une fois dû faciliter l'ensemble et l'ajustement de l'autobus principal.
D'autres caractéristiques
L'adaptabilité forte, le large choix des composantes principales, beaucoup de produits domestiques et importés de marque conviennent à tous les âges
En raison de la bonne installation, quand quelques produits spécifiques peuvent être adoptés, due à l'invite de type GGD d'installation, l'installation ne sera pas provoquée par certains types des changements ou de mises à jour.
Adoptez la conception standard universelle, avec des trous de montage de moule, des coefficients universels, etc.
Selon les conditions de conception des produits industriels, la méthode de rapport d'or est adoptée pour le corps d'armoire et la taille divisée de chaque partie pour rendre toute l'armoire belle et fraîche.
L'armoire de GGD est conçue avec la pleine considération du problème de la dispersion dans le corps d'armoire. Un grand nombre de fentes de dispersion dans le corps d'armoire sont de courte durée. Quand les composants électriques sont chauds, le congélateur l'enlèvera et partir par le trou d'extrémité supérieure et le vent continuera. La fente aux compléments plus bas de gamme l'armoire, de sorte que le corps scellé soit un canal de ventilation naturelle du fond à compléter, formant une distribution dispersée
Le panneau d'armoire adopte la technologie de pulvérisation en plastique, qui a la force de traitement forte et le bon sentiment de main. L'armoire a un ton mat pour éviter l'effet d'éblouissement. Le personnel en service crée un environnement visuel plus confortable.
Montez le capot supérieur de l'armoire si nécessaire, ajustez le chargement et le déchargement du bus local, et l'anneau de massacre de quatre-coin sur le dessus de l'armoire est employé pour se soulever et embarquer
Le niveau de protection de toute l'armoire est IP30, et les utilisateurs peuvent également choisir entre IP20-IP40 selon les conditions de l'environnement sur place
