Rupture scellée solide débrochable du disjoncteur 20KA de Polonais VCB

Rupture scellée solide débrochable du disjoncteur 20KA de Polonais VCB
Rupture scellée solide débrochable du disjoncteur 20KA de Polonais VCB

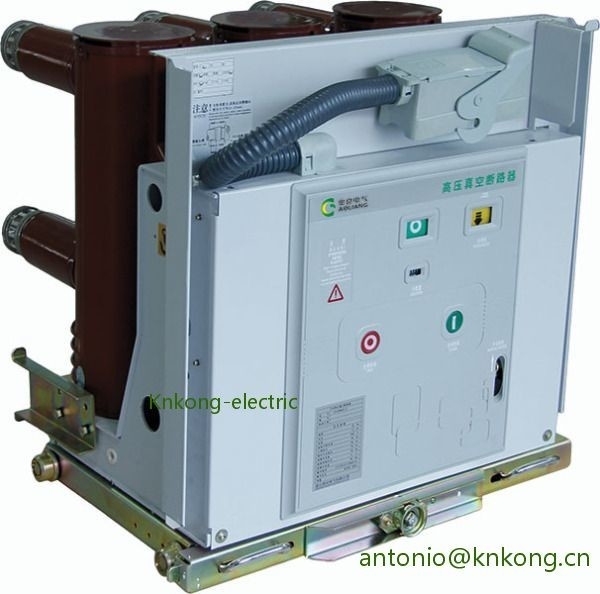

Image Grand :  Rupture scellée solide débrochable du disjoncteur 20KA de Polonais VCB

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: CB,ISO,IEC
Numéro de modèle: VS1-12
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: Unité 1000 par mois
Contact

Rupture scellée solide débrochable du disjoncteur 20KA de Polonais VCB

description de
Utilisant la tension: 12KV Courant courant: 630A 1250A 1600A 2000A
Rupture de la capacité: 20KA Type: retirable
original: Zhengzhou, CHINE Usine: KNKONG-ELECTRIC
Surligner:

Disjoncteur VCB à pôle scellé

,

Disjoncteur VCB solide débrochable

,

Disjoncteur VCB à rupture 20KA

Disjoncteur sous vide VCB à pôle scellé solide débrochable série VS1 rupture 20KA

Tension : 12 KV-24 KV

Courant : 630-1250A-1600A-2000A

Courant de coupure : 20KA

Type : débrochable/fixe





Présentation du produit



Circuit secondaire

Le disjoncteur à vide est un appareillage de commutation d'intérieur pour un système d'alimentation avec une tension nominale triphasée CA 50Hz de 12KV.Le disjoncteur à vide de fusion civile est utilisé comme unité de protection et de contrôle pour les équipements de réseau électrique et les équipements électriques dans les entreprises industrielles et minières.Il convient aux endroits qui nécessitent un fonctionnement fréquent sous le courant de fonctionnement nominal, ou où le courant de court-circuit est fréquemment interrompu.



Paramètres techniques

Non. Article Unité Paramètre
1 Tension nominale KV 12
2 Fréquence nominale Hz 50/60
3



Niveau d'isolation nominal

 Tension de tenue à fréquence industrielle de 1 min (rms)



KV

42 (phase-phase, phase-terre)

48 (à travers la distance d'isolement)
Tension de tenue aux chocs d'éclairage (crête)

75(phase-phase, phase-terre)

85 (à travers la distance d'isolement)





4





Courant nominal





UNE

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Courant assigné de coupure en court-circuit



KA

 20 25 31,5 40
6 Courant nominal de courte durée admissible 20 25 31,5 40
sept Courant assigné de marquage de court-circuit 50 63 80 100
8 Courant de crête nominal de tenue 50 63 80 100
9 Durée nominale de court-circuit s 4
dix Séquence de fonctionnement nominale   O-0.3sO/C-180s-O/C
11 Temps de coupure du courant de court-circuit assigné Fois 30/20 fois (40KA)
12 Endurance mécanique Opérations 20000
13 Courant nominal de coupure d'un banc de condensateurs unique



UNE

 630
14 Courant nominal de coupure de batterie de condensateurs dos à dos 400
15 Courant de coupure double terre 27.4
16 Érosion de contact maximale admissible



mm

 3
17 Distance entre les contacts ouverts 10±1
18 Au cours de l'AVC 3,5±0,5
19 Non simultanéité d'ouverture et de fermeture triphasée

Mme



 2
20 Durée de rebond de la fermeture du contact 2
21 Vitesse de rupture moyenne (rupture instantanée 6mm)

Mme



 1,1±0,2
22 Vitesse de fabrication moyenne 0,8±0,2
23 Prendre le temps

Mme



 100
24 Pause 50





25



Résistance de chaque phase du circuit principal



Ω

 630A 50
1250A 45
1600A ~ 2000A ≤35
2500A 25
26 Amplitude de rebond de rupture de contact mm 2



27

 Tension de fonctionnement nominale Tension de fonctionnement nominale (V) AC/DC



V

 24* 110 220
Portée de la tension de fonctionnement normale Ouverture : 65 % à 120 % de la tension nominale, si la tension est inférieure à 30 % de la tension nominale, l'opération d'ouverture n'est pas autorisée
28 Tension nominale du moteur de stockage d'énergie V AC110/220,DC110/220
29 Temps de stockage d'énergie S ≤15





Rupture scellée solide débrochable du disjoncteur 20KA de Polonais VCB 0
