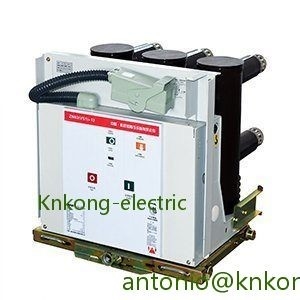

Type fixe de l'ODM 630A du disjoncteur sous vide de Polonais incorporé par VS1-12

Type fixe de l'ODM 630A du disjoncteur sous vide de Polonais incorporé par VS1-12
Type fixe de l'ODM 630A du disjoncteur sous vide de Polonais incorporé par VS1-12

Image Grand :  Type fixe de l'ODM 630A du disjoncteur sous vide de Polonais incorporé par VS1-12

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: CB,ISO,IEC
Numéro de modèle: VS1-12
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: Unité 1000 par mois
Contact

Type fixe de l'ODM 630A du disjoncteur sous vide de Polonais incorporé par VS1-12

description de
Tension normale: 12KV-24KV Courant normal: 630A-2000A
Rupture: 25KA maximum Type: retirable/fixe
original: Zhengzhou, CHINE Usine: KNKONG
Surligner:

Disjoncteur sous vide à pôle intégré

,

disjoncteur sous vide ODM

,

disjoncteur sous vide 630A

VS1-12 pôle intégré Disjoncteur à vide ODM

Tension: 12-24KV

Courant : 630-2000A

Courant de coupure : MAX 25KA

Type : débrochable/fixe





Présentation du produit

Le "disjoncteur sous vide haute tension" de la série VS1-12 est nommé parce que le milieu d'extinction d'arc et le milieu isolant de l'espace de contact après l'extinction d'arc sont sous vide poussé ;le disjoncteur à vide a une petite taille, un poids léger, adapté à un fonctionnement fréquent, s'éteignant L'avantage de l'arc sans entretien est plus populaire dans le réseau de distribution.



Paramètres techniques

Non. Article Unité Paramètre
1 Tension nominale KV 12
2 Fréquence nominale Hz 50/60
3



Niveau d'isolation nominal

 Tension de tenue à fréquence industrielle de 1 min (rms)



KV

42 (phase-phase, phase-terre)

48 (à travers la distance d'isolement)
Tension de tenue aux chocs d'éclairage (crête)

75(phase-phase, phase-terre)

85 (à travers la distance d'isolement)





4





Courant nominal





UNE

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Courant assigné de coupure en court-circuit



KA

 20 25 31,5 40
6 Courant nominal de courte durée admissible 20 25 31,5 40
sept Courant assigné de marquage de court-circuit 50 63 80 100
8 Courant de crête nominal de tenue 50 63 80 100
9 Durée nominale de court-circuit s 4
dix Séquence de fonctionnement nominale   O-0.3sO/C-180s-O/C
11 Temps de coupure du courant de court-circuit assigné Fois 30/20 fois (40KA)
12 Endurance mécanique Opérations 20000
13 Courant nominal de coupure d'un banc de condensateurs unique



UNE

 630
14 Courant nominal de coupure de batterie de condensateurs dos à dos 400
15 Courant de coupure double terre 27.4
16 Érosion de contact maximale admissible



mm

 3
17 Distance entre les contacts ouverts 10±1
18 Au cours de l'AVC 3,5±0,5
19 Non simultanéité d'ouverture et de fermeture triphasée

Mme



 2
20 Durée de rebond de la fermeture du contact 2
21 Vitesse de rupture moyenne (rupture instantanée 6mm)

Mme



 1,1±0,2
22 Vitesse de fabrication moyenne 0,8±0,2
23 Prendre le temps

Mme



 100
24 Pause 50





25



Résistance de chaque phase du circuit principal



Ω

 630A 50
1250A 45
1600A ~ 2000A ≤35
2500A 25
26 Amplitude de rebond de rupture de contact mm 2



27

 Tension de fonctionnement nominale Tension de fonctionnement nominale (V) AC/DC



V

 24* 110 220
Portée de la tension de fonctionnement normale Ouverture : 65 % à 120 % de la tension nominale, si la tension est inférieure à 30 % de la tension nominale, l'opération d'ouverture n'est pas autorisée
28 Tension nominale du moteur de stockage d'énergie V AC110/220,DC110/220
29 Temps de stockage d'énergie S ≤15



Type fixe de l'ODM 630A du disjoncteur sous vide de Polonais incorporé par VS1-12 0
