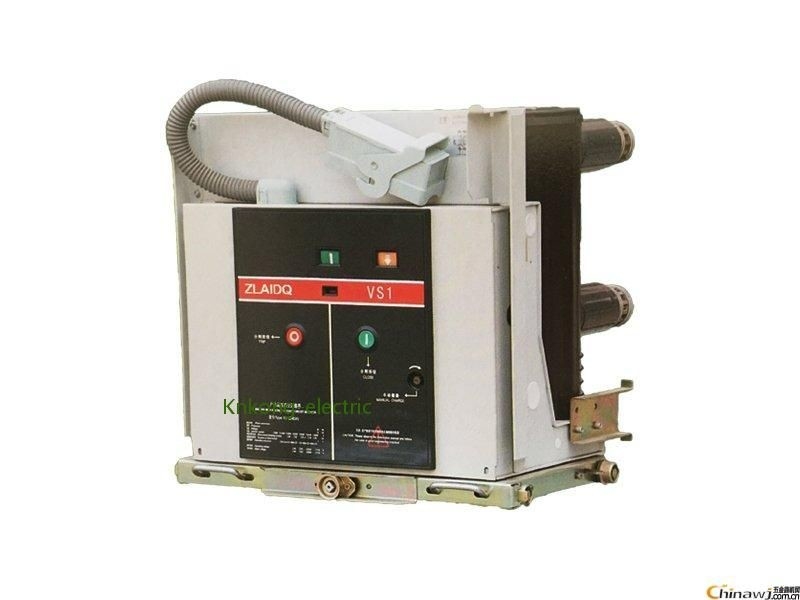

VCB solide-a scellé le disjoncteur de vide de poteau 2000A 12KV pour l'usage de sous-station de transformateur
Tension : 12-24KV
Actuel : 2000A maximum
Rupture actuelle : 20KA
Type : retirable/fixe
Aperçu de produit
VS1-series solide-a scellé le disjoncteur de vide de poteau convient à 12kV, à 24KV, à fréquence triphasée de courant alternatif de 50, 60Hz à opération centrale et fixe du mécanisme d'intérieur KYN28-12 (24) de mécanisme ensemble. Le disjoncteur du vide VS1 peut être installé ou combiné fixement avec un chariot.
État de service spécial
Les conditions de fonctionnement spéciales sont négociées à l'avance par le fabricant et l'utilisateur (le fabricant doit consulter l'utilisateur à l'avance pour chaque condition de fonctionnement spéciale) comme :
- Si l'altitude de site dépasse 1000m (ou devez commander un disjoncteur de prototype).
- Allows réduisant la résistance diélectrique d'air.
- Conditions correspondantes d'isolation.
- Situations où la température ambiante s'élève.
- Si la capacité de chargement actuelle est réduite.
- Est il nécessaire pour fournir la ventilation supplémentaire pour la dissipation thermique
D'autres précautions devraient être étées en pourparlers avec le fabricant selon la section 2,2 du CEI 62271-1
Paramètres techniques
| Non. |
Article |
Unité |
Paramètre |
| 1 |
Tension évaluée |
Kilovolt |
12 |
| 2 |
Fréquence évaluée |
Hertz |
50/60 |
| 3 |
Niveau évalué d'isolation
|
tension de tenue de fréquence de puissance 1min (R.M. s) |
Kilovolt
|
42 (entre phases, la phase-à-terre)
48 (à travers la distance de isolement)
|
| Allumant la tension de tenue aux chocs (crête) |
75 (entre phases, la phase-à-terre)
85 (à travers la distance de isolement)
|
|
4
|
Courant évalué
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Rupture évaluée de court-circuit actuelle |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
Courant à court terme évalué de tenue |
20 |
25 |
31,5 |
40 |
| 7 |
Courant d'inscription évalué de court-circuit |
50 |
63 |
80 |
100 |
| 8 |
Courant maximal évalué de tenue |
50 |
63 |
80 |
100 |
| 9 |
Durée évaluée de court-circuit |
s |
4 |
| 10 |
Ordre évalué d'opération |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Rupture des périodes du courant évalué de court-circuit |
Périodes |
30/20 des périodes (40KA) |
| 12 |
Résistance mécanique |
Ops |
20000 |
| 13 |
Banque simple évaluée de condensateur cassant le courant |
|
630 |
| 14 |
Banque dos à dos évaluée de condensateur cassant le courant |
400 |
| 15 |
rupture de défaut de la Double-terre actuelle |
27,4 |
| 16 |
Érosion de contact maximum permise |
millimètre
|
3 |
| 17 |
Dégagement entre les contacts ouverts |
10±1 |
| 18 |
Au-dessus de la course |
3.5±0.5 |
| 19 |
Non-simultanéité de s'ouvrir et de se fermer triphasés |
Mme
|
≤2 |
| 20 |
Rebondissez la durée de la fermeture de contact |
≤2 |
| 21 |
Vitesse de rupture moyenne (instant cassant 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Vitesse de fabrication moyenne |
0.8±0.2 |
| 23 |
Fabrication du temps |
Mme
|
≤100 |
| 24 |
Rupture du temps |
≤50 |
|
25
|
Résistance de chaque circuit principal de phase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contact cassant l'amplitude de rebond |
millimètre |
≤2 |
|
27
|
Tension évaluée d'opération |
Tension évaluée d'opération (V) AC/DC |
V
|
24* |
110 |
220 |
| Portée de tension de fonctionnement normal |
Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération |
| 28 |
Tension évaluée de moteur de stockage de l'énergie |
V |
AC110/220, DC110/220 |
| 29 |
Temps de stockage de l'énergie |
S |
≤15 |
Sécurité d'opération
Le disjoncteur du vide VS1 a l'anti-misoperation protection de lock-out, réalise « la fonction de couplage de la garantie cinq » dans l'armoire de commutateur, évite le misoperation, et protège la sécurité personnelle des opérateurs dans la plus large mesure possible.
Seulement quand le disjoncteur du vide VS1 et le commutateur au sol sont dans la position de repos en même temps, peut le chariot rouler de la « position de détection » dans la « position de service ».
Le disjoncteur du vide VS1 peut seulement être fermé en position de « service/essai ».
Quand le disjoncteur du vide VS1 est fermé, le chariot ne peut pas être sorti dedans ou, seulement quand le disjoncteur est dans la position de repos.
Le disjoncteur du vide VS1 en position de fermeture ne peut pas être secoué de la « position de service » dans la « position de détection ».
Le disjoncteur ne peut pas être fermé une fois enfoncé.
Quand le disjoncteur est fermé, si le signal fermant n'est pas libéré à temps, le circuit de commande interne d'anti-voyage découpera le circuit fermant pour empêcher reclosing multiple (facultatif).
Note : Si le client choisit fermant électrique et le verrouillage au lieu de fermant manuel et le verrouillage, le disjoncteur ne sera pas fermé quand le circuit secondaire ne peut pas fournir la puissance ou la puissance fournie ne peut pas rencontrer le fonctionnement normal de l'électro-aimant de verrouillage (facultatif).
