Le type fixe 24KV a modularisé l'espacement de phase du disjoncteur 310mm de VCB

Le type fixe 24KV a modularisé l'espacement de phase du disjoncteur 310mm de VCB
Le type fixe 24KV a modularisé l'espacement de phase du disjoncteur 310mm de VCB

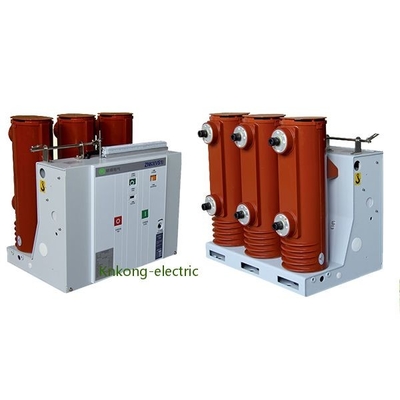

Image Grand :  Le type fixe 24KV a modularisé l'espacement de phase du disjoncteur 310mm de VCB

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: CB,ISO,IEC
Numéro de modèle: VS1-12
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: Unité 1000 par mois
Contact

Le type fixe 24KV a modularisé l'espacement de phase du disjoncteur 310mm de VCB

description de
Tension: 12KV-24KV Actuel: 630A
Rupture actuelle: 20-25KA Type: Type fixe
Espacement de phase: 310mm Usine: KNKONG-ELECTRIC
Surligner:

Le CEI a fixé le type disjoncteur de VCB

,

24KV a modularisé le disjoncteur de VCB

,

phase de 310mm espaçant le disjoncteur de VCB

phase de 310mm espaçant le disjoncteur fixe de vide modularisé par type12-24KV

Tension : 12-24KV

Actuel : 630-2000A

Rupture actuelle : 20KA

Type : Fixe

Espacement de phase : 310mm



Aperçu de produit

Le disjoncteur de vide de la série VS1 est indépendamment développé par Knkong-électrique et adopte une structure modulaire, qui rend le disjoncteur du vide VS1 facile à installer, maintenir, examiner et utiliser. Comparé aux disjoncteurs VS1 traditionnels, VS1 Knkong-électrique est plus stable, plus sûr et a une plus longue durée de vie. Le disjoncteur du vide VS1 peut répondre aux exigences d'application dans le transport de l'énergie 12kV et 24kV et les systèmes de distribution.
Il est très utilisé dans le courant électrique, l'énergie, le produit pétrochimique, la métallurgie, la fabrication, le transport, la construction, la protection de l'environnement et d'autres industries.



Le disjoncteur de VS1-Series comporte la fiabilité de forte stabilité et élevée

Le mécanisme opératoire du disjoncteur Knkong-électrique de vide de la série VS1 est particulièrement optimisé pour des composants de transmission. Le mécanisme modulaire de ressort rend l'entretien plus commode, le temps d'entretien après que la panne de courant se raccourcisse considérablement, et les pièces sont universelles. En même temps, l'interrupteur de vide a la bonne compatibilité et la représentation considérablement améliorée.



Paramètres techniques

Non. Article Unité Paramètre
1 Tension évaluée Kilovolt 12
2 Fréquence évaluée Hertz 50/60
3



Niveau évalué d'isolation

 tension de tenue de fréquence de puissance 1min (R.M. s)



Kilovolt

42 (entre phases, la phase-à-terre)

48 (à travers la distance de isolement)
Allumant la tension de tenue aux chocs (crête)

75 (entre phases, la phase-à-terre)

85 (à travers la distance de isolement)





4





Courant évalué





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Rupture évaluée de court-circuit actuelle



KA

 20 25 31,5 40
6 Courant à court terme évalué de tenue 20 25 31,5 40
7 Courant d'inscription évalué de court-circuit 50 63 80 100
8 Courant maximal évalué de tenue 50 63 80 100
9 Durée évaluée de court-circuit s 4
10 Ordre évalué d'opération   O-0.3s-O/C-180s-O/C
11 Rupture des périodes du courant évalué de court-circuit Périodes 30/20 des périodes (40KA)
12 Résistance mécanique Ops 20000
13 Banque simple évaluée de condensateur cassant le courant



 630
14 Banque dos à dos évaluée de condensateur cassant le courant 400
15 rupture de défaut de la Double-terre actuelle 27,4
16 Érosion de contact maximum permise



millimètre

 3
17 Dégagement entre les contacts ouverts 10±1
18 Au-dessus de la course 3.5±0.5
19 Non-simultanéité de s'ouvrir et de se fermer triphasés

Mme



 ≤2
20 Rebondissez la durée de la fermeture de contact ≤2
21 Vitesse de rupture moyenne (instant cassant 6mm)

m/s



 1.1±0.2
22 Vitesse de fabrication moyenne 0.8±0.2
23 Fabrication du temps

Mme



 ≤100
24 Rupture du temps ≤50





25



Résistance de chaque circuit principal de phase



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Contact cassant l'amplitude de rebond millimètre ≤2



27

 Tension évaluée d'opération Tension évaluée d'opération (V) AC/DC



V

 24* 110 220
Portée de tension de fonctionnement normal Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération
28 Tension évaluée de moteur de stockage de l'énergie V AC110/220, DC110/220
29 Temps de stockage de l'énergie S ≤15
