Type d'intérieur de 12KV 1250A disjoncteur 25KA de VCB avec Polonais incorporé

Type d'intérieur de 12KV 1250A disjoncteur 25KA de VCB avec Polonais incorporé
Type d'intérieur de 12KV 1250A disjoncteur 25KA de VCB avec Polonais incorporé

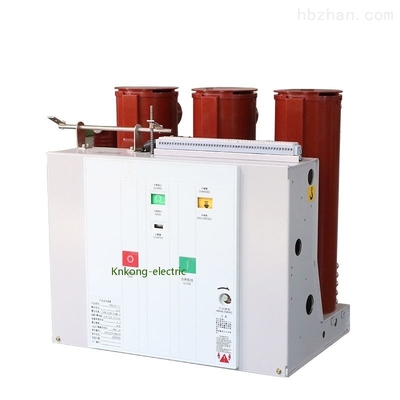

Image Grand :  Type d'intérieur de 12KV 1250A disjoncteur 25KA de VCB avec Polonais incorporé

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: CB,ISO,IEC
Numéro de modèle: VS1-12
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: Unité 1000 par mois
Contact

Type d'intérieur de 12KV 1250A disjoncteur 25KA de VCB avec Polonais incorporé

description de
Tension: 12KV-24KV Actuel: 630A 1250A 2000A
Rupture actuelle: 25KA Type: Fixe
Norme: GIGAOCTET, LE CEI, OIN Usine: KNKONG-ELECTRIC
Surligner:

Disjoncteur d'intérieur de 12KV VCB

,

Disjoncteur incorporé de Polonais VCB

,

Disjoncteur 25KA de VCB

Type d'intérieur de 12KV 1250A disjoncteur de vide avec le poteau incorporé

Tension : 12KV 24KV

Actuel : 630A 1250A 2000A

Rupture actuelle : 20KA

Type : Fixe





Aperçu de produit

VS1-series a enfoncé le poteau. Le disjoncteur de vide est utilisé pour 12kV, 24KV mécanisme d'intérieur triphasé à C.A. 50Hz/60Hz, et c'est le meilleur boîtier de protection et de commande pour les entreprises industrielles et extrayantes et l'équipement de sous-station. Le mécanisme opératoire de ressort du disjoncteur de la série VS1 est conception modulaire et indépendante de cadre, appropriée au mécanisme central et fixe de KYN28-12 (24). Ces disjoncteurs peuvent être installés ou rassemblés fixement avec une poussée de main.



Le disjoncteur de la série VS1 est facile d'installer, maintenir, examiner et utiliser en raison de sa structure modulaire. Comparé aux disjoncteurs traditionnels, VS1 court plus stable, plus sûr et a une plus longue durée de vie. VS1 peut rencontrer des applications de transport et de distribution de l'énergie 12kV et 24kV dans la puissance, l'énergie, le produit pétrochimique, la métallurgie, la fabrication, le transport, la construction, la protection de l'environnement et d'autres industries.

Paramètres techniques

Non. Article Unité Paramètre
1 Tension évaluée Kilovolt 12
2 Fréquence évaluée Hertz 50/60
3



Niveau évalué d'isolation

 tension de tenue de fréquence de puissance 1min (R.M. s)



Kilovolt

42 (entre phases, la phase-à-terre)

48 (à travers la distance de isolement)
Allumant la tension de tenue aux chocs (crête)

75 (entre phases, la phase-à-terre)

85 (à travers la distance de isolement)





4





Courant évalué





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Rupture évaluée de court-circuit actuelle



KA

 20 25 31,5 40
6 Courant à court terme évalué de tenue 20 25 31,5 40
7 Courant d'inscription évalué de court-circuit 50 63 80 100
8 Courant maximal évalué de tenue 50 63 80 100
9 Durée évaluée de court-circuit     s 4
10 Ordre évalué d'opération   O-0.3s-O/C-180s-O/C
11 Rupture des périodes du courant évalué de court-circuit Périodes 30/20 des périodes (40KA)
12 Résistance mécanique Ops 20000
13 Banque simple évaluée de condensateur cassant le courant



 630
14 Banque dos à dos évaluée de condensateur cassant le courant 400
15 rupture de défaut de la Double-terre actuelle 27,4
16 Érosion de contact maximum permise



millimètre

 3
17 Dégagement entre les contacts ouverts 10±1
18 Au-dessus de la course 3.5±0.5
19 Non-simultanéité de s'ouvrir et de se fermer triphasés

Mme



 ≤2
20 Rebondissez la durée de la fermeture de contact ≤2
21 Vitesse de rupture moyenne (instant cassant 6mm)

m/s



 1.1±0.2
22 Vitesse de fabrication moyenne 0.8±0.2
23 Fabrication du temps

Mme



 ≤100
24 Rupture du temps ≤50





25



Résistance de chaque circuit principal de phase



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Contact cassant l'amplitude de rebond millimètre ≤2



27

 Tension évaluée d'opération Tension évaluée d'opération (V) AC/DC



V

 24* 110 220
Portée de tension de fonctionnement normal Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération
28 Tension évaluée de moteur de stockage de l'énergie V AC110/220, DC110/220
29 Temps de stockage de l'énergie S ≤15



Type d'intérieur de 12KV 1250A disjoncteur 25KA de VCB avec Polonais incorporé 0
