Le métal blindé de mécanisme triphasé à C.A. de 40.5KV 1600A a enfermé

Le métal blindé de mécanisme triphasé à C.A. de 40.5KV 1600A a enfermé
Le métal blindé de mécanisme triphasé à C.A. de 40.5KV 1600A a enfermé

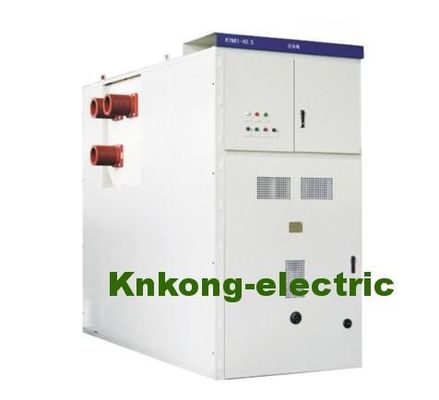

Image Grand :  Le métal blindé de mécanisme triphasé à C.A. de 40.5KV 1600A a enfermé

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: GB,ISO IEC
Numéro de modèle: KYN61-40.5KV
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 50 unités/mois
Contact

Le métal blindé de mécanisme triphasé à C.A. de 40.5KV 1600A a enfermé

description de
Tension d'estimation: 40.5KV maximum Courant de évaluation: 1600A (de dessous)
Fréquence: 50/60HZ Rupture de la capacité: 40.5kV
Usine: KNKONG OEM/ODM: Enquête par l'email
Surligner:

mécanisme triphasé à C.A. 1600A

,

Mécanisme 40.5KV triphasé

,

Mécanisme triphasé blindé

C.A. d'OIN gigaoctet 1600A 3 mécanisme électrique de la phase 50/60Hz
Mécanisme moyen de la tension KYN61,
40.5KV, triphasé, C.A. 50/60Hz
Le CEI d'OIN complet
La norme pour le service d'esthétique industrielle s'enquièrent svp par l'email.



Lancement de produit





L'armoire de commutateur est conçue selon les normes GB3906-91 et IEC298 pour les commutateurs métal-inclus blindés. Le tout se compose de deux parts : l'armoire et la partie retirable (charette à bras). La structure d'armoire est traitée par commande numérique par ordinateur et boulonnée pour former une combinaison. L'intérieur de l'armoire de commutateur est divisé en salle de disjoncteur, salle principale de barre omnibus, salle de câble et salle d'instrument de relais avec une séparation en métal. Le niveau de protection de clôture atteint IP3X, le niveau de protection de chaque compartiment est IP2X, et toutes les pièces structurelles en métal sont sûrement fondues, et chaque compartiment du circuit principal de circuit a un canal indépendant de libération de pression d'échappement.

Normes
GB3906-2006 « mécanisme Métal-inclus à C.A. de 3~35kV »
GB11022-89 « impératifs techniques généraux pour le mécanisme à haute tension »
IEC60298 « mécanisme à C.A. et équipement métal-inclus de contrôle avec la tension évaluée au-dessus de 1kV et au-dessous de 50kV »
DL404-97 « conditions techniques pour commander le mécanisme à haute tension d'intérieur à C.A. »
.



Données techniques

Articles Unité Données
Tension Kilovolt 40,5
Fréquence Hertz 50
Actuel 1250,1600,2000
Court-circuit cassant le courant KA 25,31.5
Rendre actuel (crête) KA 63,80
courant de la stabilité 4s thermique KA 25,31.5
Actuel dynamique (crête) KA 63,80
Niveau d'isolation tension de tenue de fréquence de puissance 1min (r.m.s) Kilovolt 95
Tension de tenue de tension de choc de foudre (crête) Kilovolt 185
tension de fréquence de la puissance 1min à travers l'espace ouvert (r.m.s) Kilovolt 118
Tension de tenue de tension de choc de foudre à travers l'espace ouvert (crête) Kilovolt 215
Classe de protection de clôture

Clôture IP4X,

Entre les compartiments IP2X
Dimension de clôture (Width*Depth*Height) millimètre 1400*2800*2600
1600*2800*2600
Type de disjoncteur   VCB : ZN85-40.5
Disjoncteur SF6

*Note : le mécanisme d'ordre devrait fournir SLD (diagramme d'une seule ligne) par le client





Caractéristiques de composantes principales :



Disjoncteur d'intérieur du vide VS1-40.5

Tension de évaluation : 40.5kV

Courant de évaluation : 630 1250 1600 2000 2500A

Rupture de évaluation de court-circuit actuelle : 20 25 31.5KA

La vie mécanique : aucune moins de 20 000 fois



Données VS1-40.5 techniques

Articles Unité Date
tension



Kilovolt

 40,5
tension de tenue de fréquence de puissance à court terme (1min) 95
tension de tenue de tension de choc de foudre (crête) 185
fréquence Hertz 50/60
actuel 1250 1600 2000 2500 4000
courant de renvoi aux 22 mètres de court-circuit KA 25 31,5
courant à court terme de tenue 25 31,5
temps continuel à court terme s 4
courant maximal de tenue KA 63 80
courant de fermeture de court-circuit 63 80
courant dos à dos simple de renvoi aux 22 mètres de banque de condensateur 630/400
Temps s'ouvrant (volt évalué.) Mme 35~60
L'heure exacte (volt évalué.) 50~100
La vie mécanique périodes 20000
temps de coupure pour le courant court évalué de renvoi aux 22 mètres s 20
tension d'opération V AC110/220 DC110/220
courant de puissance stockant le moteur W 230
Vitesse s'ouvrante moyenne m/s 1.6~2.0
Vitesse de rapprochement moyenne 0.5~0.8
procédure d'opération

opening-0.3s-closing

ouverture d'opening-180s-closing


Le mécanisme 33KV électrique de Knkong a servi le marché international pendant plus de les 10 dernières années.

Le métal blindé de mécanisme triphasé à C.A. de 40.5KV 1600A a enfermé 0
