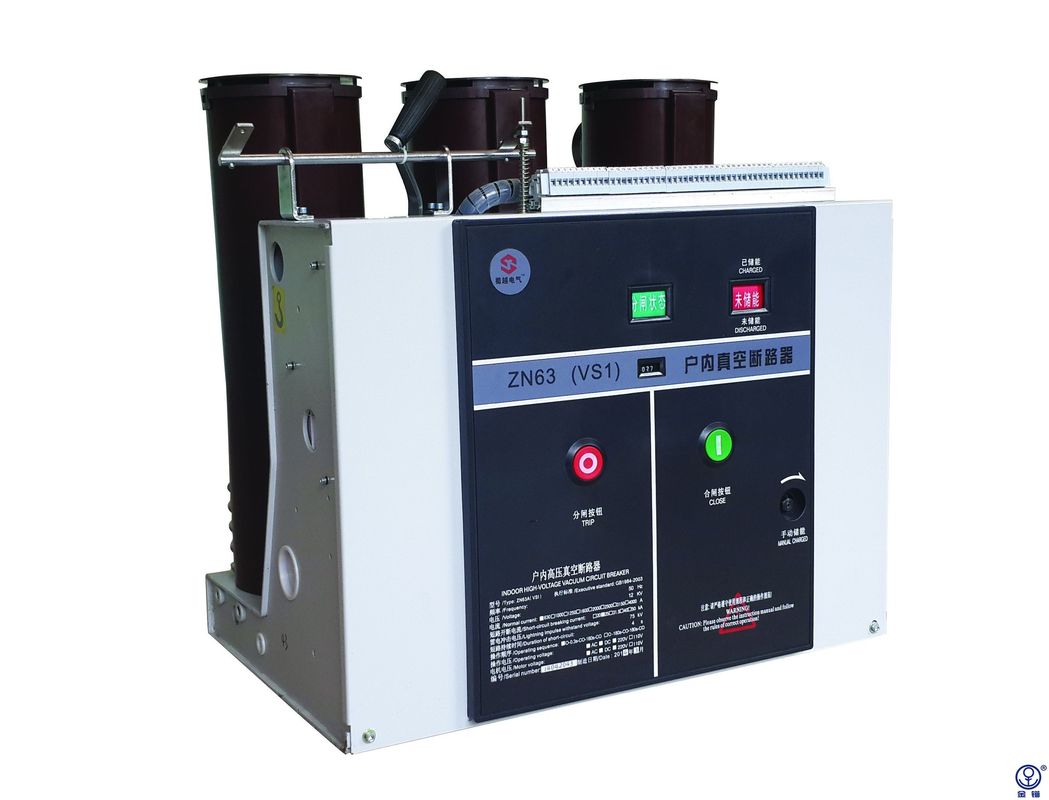

Phase 205 espaçant 25KA cassant le disjoncteur fixe
Tension : 12KV
Actuel : 630-2000A
Rupture actuelle : 20KA
Type : Fixe
Espacement de phase : 205-310
Aperçu de produit
Le disjoncteur de VS1-Series est indépendamment développé par Knkong a basé sur le concept de construction avancé ; il adopte un mécanisme modularisé, qui est facile pour l'installation, l'entretien, l'essai, et l'opération. Par rapport au disjoncteur VS1 conventionnel. il comporte une stabilité plus élevée d'opération, une sécurité plus élevée, et une durée de vie prolongée. Le produit peut satisfaire la demande de client de l'application dans le transport de l'énergie 12kv et 24kV et les systèmes de distribution, qui est intensivement appliqué dans des industries telles que la puissance, l'énergie, l'ingénierie pétrochimique, la métallurgie, la fabrication, le trafic, le bâtiment, et les projets principaux de protection de l'environnement aussi bien qu'à grande échelle d'entreprise et nationaux.
Le disjoncteur de VS1-Series comporte la fiabilité de forte stabilité et élevée
En termes de mécanismes, des disjoncteurs de vide de VS1-Series sont donnés l'optimisation spéciale aux pièces de transmission. Les mécanismes modulaires de ressort ont de tels avantages en tant qu'entretien commode, l'entretien court de puissance-, polyvalence élevée des pièces, et revendiquent une meilleure compatibilité avec des interrupteurs de vide qui améliore considérablement les paramètres techniques et fournit plus d'excellente représentation.
État normal de service
| Altitude |
≤1000m |
| Température ambiante |
Maximum |
+40℃ |
| Minute |
-15℃ |
|
Humidité ambiante :
Humidité moyenne maximum
|
24 heures ≤95% |
| 1 mois ≤90% |
| Pression maximum de vapeur d'eau |
24 heures de ≤2.2kpa |
| 1 mois ≤1.8kpa |
Le rayonnement solaire est négligeable. La vibration de l'extérieur des vitesses de mécanisme et de contrôle est négligeable. L'air ambiant n'a aucune pollution évidente de fumée de la poussière, les gaz corrosifs ou combustibles, les vapeurs ou le brouillard enfumé
État de service spécial
Des conditions de fonctionnement spéciales doivent être convenues dessus par le fabricant et l'utilisateur le fabricant doit être consulté à l'avance au sujet de chaque condition de fonctionnement spéciale :
Altitude de site plus de 1000m
- Tenez compte de la réduction de la résistance diélectrique d'air
- Ou le type disjoncteur de plateau devrait être commandé, qui se réunira
conditions correspondantes d'isolation.
Température ambiante accrue
- La capacité de chargement actuelle est réduite
- Fournissez la ventilation supplémentaire pour la dissipation thermique
D'autres considérations devraient être consultées avec le fabricant selon la section 2,2 dans le CEI 62271-1
Le disjoncteur de VS1-Series comporte la fiabilité de forte stabilité et élevée
En termes de mécanismes, des disjoncteurs de vide de VS1-Series sont donnés l'optimisation spéciale aux pièces de transmission. Les mécanismes modulaires de ressort ont de tels avantages en tant qu'entretien commode, l'entretien court de puissance-, polyvalence élevée des pièces, et revendiquent une meilleure compatibilité avec des interrupteurs de vide qui améliore considérablement les paramètres techniques et fournit plus d'excellente représentation.
Paramètres techniques
| Non. |
Article |
Unité |
Paramètre |
| 1 |
Tension évaluée |
Kilovolt |
12 |
| 2 |
Fréquence évaluée |
Hertz |
50/60 |
| 3 |
Niveau évalué d'isolation
|
tension de tenue de fréquence de puissance 1min (R.M. s) |
Kilovolt
|
42 (entre phases, la phase-à-terre)
48 (à travers la distance de isolement)
|
| Allumant la tension de tenue aux chocs (crête) |
75 (entre phases, la phase-à-terre)
85 (à travers la distance de isolement)
|
|
4
|
Courant évalué
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Rupture évaluée de court-circuit actuelle |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
Courant à court terme évalué de tenue |
20 |
25 |
31,5 |
40 |
| 7 |
Courant d'inscription évalué de court-circuit |
50 |
63 |
80 |
100 |
| 8 |
Courant maximal évalué de tenue |
50 |
63 |
80 |
100 |
| 9 |
Durée évaluée de court-circuit |
s |
4 |
| 10 |
Ordre évalué d'opération |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Rupture des périodes du courant évalué de court-circuit |
Périodes |
30/20 des périodes (40KA) |
| 12 |
Résistance mécanique |
Ops |
20000 |
| 13 |
Banque simple évaluée de condensateur cassant le courant |
|
630 |
| 14 |
Banque dos à dos évaluée de condensateur cassant le courant |
400 |
| 15 |
rupture de défaut de la Double-terre actuelle |
27,4 |
| 16 |
Érosion de contact maximum permise |
millimètre
|
3 |
| 17 |
Dégagement entre les contacts ouverts |
10±1 |
| 18 |
Au-dessus de la course |
3.5±0.5 |
| 19 |
Non-simultanéité de s'ouvrir et de se fermer triphasés |
Mme
|
≤2 |
| 20 |
Rebondissez la durée de la fermeture de contact |
≤2 |
| 21 |
Vitesse de rupture moyenne (instant cassant 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Vitesse de fabrication moyenne |
0.8±0.2 |
| 23 |
Fabrication du temps |
Mme
|
≤100 |
| 24 |
Rupture du temps |
≤50 |
|
25
|
Résistance de chaque circuit principal de phase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contact cassant l'amplitude de rebond |
millimètre |
≤2 |
|
27
|
Tension évaluée d'opération |
Tension évaluée d'opération (V) AC/DC |
V
|
24* |
110 |
220 |
| Portée de tension de fonctionnement normal |
Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération |
| 28 |
Tension évaluée de moteur de stockage de l'énergie |
V |
AC110/220, DC110/220 |
| 29 |
Temps de stockage de l'énergie |
S |
≤15 |
