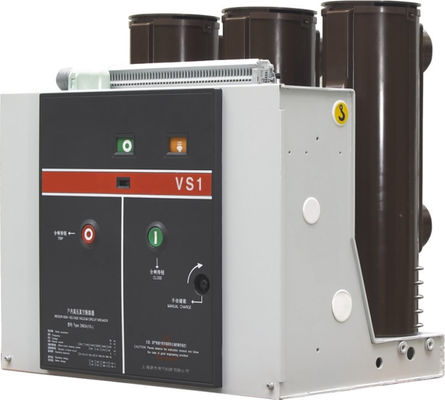

VS1-12 a fixé le type phase de 205 espaçant le disjoncteur 12KV 630A de vide
Tension : 12KV
Actuel : 630A
Rupture actuelle : 20KA
Type : Fixe
Aperçu de produit
Les disjoncteurs de VS1-Series sont complets indépendamment développés par Knkong ont basé sur le concept de construction avancé ; il adopte un mécanisme modularisé, qui est facile pour l'installation, l'entretien, l'essai, et l'opération. Par rapport au disjoncteur VS1 conventionnel. il comporte une stabilité plus élevée d'opération, une sécurité plus élevée, et une durée de vie prolongée. Le produit peut satisfaire l'application de demande de clients dans le transport de l'énergie 12kv et 24kV et les systèmes de distribution, qui est intensivement appliqué dans de telles industries comme puissance, énergie, ingénierie pétrochimique, métallurgie, fabrication, trafic, bâtiment, et projets principaux de protection de l'environnement aussi bien qu'à grande échelle d'entreprise et nationaux
Paramètres techniques
| Non. |
Article |
Unité |
Paramètre |
| 1 |
Tension évaluée |
Kilovolt |
12 |
| 2 |
Fréquence évaluée |
Hertz |
50/60 |
| 3 |
Niveau évalué d'isolation
|
tension de tenue de fréquence de puissance 1min (R.M. s) |
Kilovolt
|
42 (entre phases, la phase-à-terre)
48 (à travers la distance de isolement)
|
| Allumant la tension de tenue aux chocs (crête) |
75 (entre phases, la phase-à-terre)
85 (à travers la distance de isolement)
|
|
4
|
Courant évalué
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Rupture évaluée de court-circuit actuelle |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
Courant à court terme évalué de tenue |
20 |
25 |
31,5 |
40 |
| 7 |
Courant d'inscription évalué de court-circuit |
50 |
63 |
80 |
100 |
| 8 |
Courant maximal évalué de tenue |
50 |
63 |
80 |
100 |
| 9 |
Durée évaluée de court-circuit |
s |
4 |
| 10 |
Ordre évalué d'opération |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Rupture des périodes du courant évalué de court-circuit |
Périodes |
30/20 des périodes (40KA) |
| 12 |
Résistance mécanique |
Ops |
20000 |
| 13 |
Banque simple évaluée de condensateur cassant le courant |
|
630 |
| 14 |
Banque dos à dos évaluée de condensateur cassant le courant |
400 |
| 15 |
rupture de défaut de la Double-terre actuelle |
27,4 |
| 16 |
Érosion de contact maximum permise |
millimètre
|
3 |
| 17 |
Dégagement entre les contacts ouverts |
10±1 |
| 18 |
Au-dessus de la course |
3.5±0.5 |
| 19 |
Non-simultanéité de s'ouvrir et de se fermer triphasés |
Mme
|
≤2 |
| 20 |
Rebondissez la durée de la fermeture de contact |
≤2 |
| 21 |
Vitesse de rupture moyenne (instant cassant 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Vitesse de fabrication moyenne |
0.8±0.2 |
| 23 |
Fabrication du temps |
Mme
|
≤100 |
| 24 |
Rupture du temps |
≤50 |
|
25
|
Résistance de chaque circuit principal de phase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contact cassant l'amplitude de rebond |
millimètre |
≤2 |
|
27
|
Tension évaluée d'opération |
Tension évaluée d'opération (V) AC/DC |
V
|
24* |
110 |
220 |
| Portée de tension de fonctionnement normal |
Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération |
| 28 |
Tension évaluée de moteur de stockage de l'énergie |
V |
AC110/220, DC110/220 |
| 29 |
Temps de stockage de l'énergie |
S |
≤15 |
Sécurité d'opération
Le disjoncteur a la protection d'anti-mis-serrure et la fonction de verrouillage de « 5 garanties » pour éviter le misoperation et pour protéger la sécurité personnelle des opérateurs dans la plus large mesure possible.
Seulement quand le disjoncteur et le commutateur au sol sont dans la position de repos, le chariot de disjoncteur peut rouler de position "TEST" dans la position de service
Le disjoncteur peut seulement être fermé en service/position "TEST".
Après que le disjoncteur soit fermé, le camion ne peut pas être roulé dedans ou, seulement quand le disjoncteur est en position d'ouverture.
Le disjoncteur ne peut pas être déroulé de la position de service dans position "TEST" dans la position de fermeture.
Le disjoncteur ne peut pas être fermé une fois enfoncé.
Quand le disjoncteur est fermé, si le signal fermant n'est pas libéré à temps, le circuit de commande interne d'anti-voyage découpera le circuit fermant pour empêcher reclosing multiple (facultatif).
Si la fermeture électrique et le verrouillage est choisie, quand le circuit secondaire ne peut pas fournir la puissance ou la puissance fournie ne peut pas satisfaire le fonctionnement normal de l'électro-aimant de verrouillage (facultatif), le disjoncteur ne sera pas fermé.
