Disjoncteur incorporé de Polonais VCB 2000A 12KV pour la sous-station de transformateur

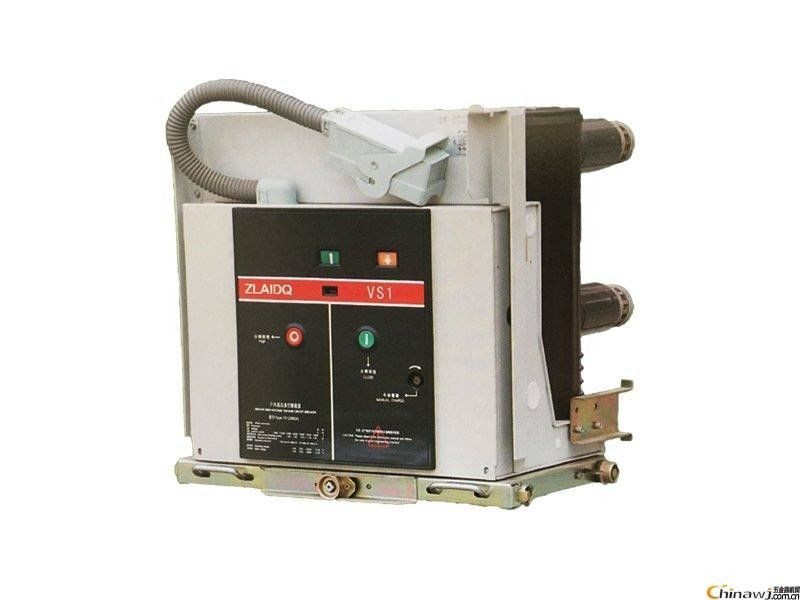

Disjoncteur 12KV 2000A de vide de VS1-12 VCB

Tension : 12KV

Actuel : 2000A

Rupture actuelle : 20KA

Type : retirable

Aperçu de produit

VS1-Series a enfoncé le poteau. les disjoncteurs de vide s'appliquent à 12kV, mécanisme d'intérieur triphasé à C.A. 50Hz et peuvent servir de boîtiers de protection et de commande à l'équipement industriel et extrayant de sous-station de transformateur d'établissement. Avec la conception modulaire et d'indépendant-cadre pour leurs mécanismes opératoires de ressort, les disjoncteurs de VS1-Series peuvent opérer avec le mi-ensemble de KYN28- 12(24) et le mécanisme fixe. Ces disjoncteurs sont sujets à des chacun des deux ont fixé l'installation et le montage avec le camion comme unité de charette à bras

État de service spécial

Des conditions de fonctionnement spéciales doivent être convenues dessus par le fabricant et l'utilisateur le fabricant doit être consulté à l'avance au sujet de chaque condition de fonctionnement spéciale :

Altitude de site plus de 1000m

- Tenez compte de la réduction de la résistance diélectrique d'air

- Ou le type disjoncteur de plateau devrait être commandé, qui se réunira

conditions correspondantes d'isolation.

Température ambiante accrue

- La capacité de chargement actuelle est réduite

- Fournissez la ventilation supplémentaire pour la dissipation thermique

D'autres considérations devraient être consultées avec le fabricant selon la section 2,2 dans le CEI 62271-1

Paramètres techniques

Sécurité d'opération

Avec l'anti-maloperation protection de verrouillage ces disjoncteurs, travaillant dans des armoires de mécanisme, peuvent réaliser des fonctions de verrouillage, la prévention malapert et le maximum de « cinq-protection » de la protection de la sécurité personnelle d'un opérateur.

Seulement quand le disjoncteur et le commutateur de mise à la terre sont en position déconnectée peut le camion du disjoncteur soit étiré dans la position de service de position "TEST"

Le disjoncteur peut être fermé seulement quand en service/position "TEST".

Avec le disjoncteur a fermé son camion ne peut pas être étiré dedans ou étiré qui peut être réalisé seulement quand le disjoncteur est en position déconnectée.

Le disjoncteur en position de fermeture ne peut pas être étiré de la position de service dans position "TEST".

Le disjoncteur ne peut pas être fermé tandis qu'il est étiré dedans.

Quand le disjoncteur est fermé, si le signal fermant n'est pas opportun enlevé, le circuit de commande interne d'anti-voyage découpera le circuit fermant pour empêcher reclosing multiple (facultatif).

Si le lock-out fermant électrique est choisi, le disjoncteur ne pourra pas être fermé quand le circuit secondaire ne fournit pas la puissance ou la puissance fournie n'arrive pas à atteindre le fonctionnement normal de l'électro-aimant de verrouillage (facultatif).
