380V, 50/60 hertz
Conception modulaire, ensemble facile
Clôture : IP40 maximal
CCC, ISO9001, GB7251, IEC439
Envoyez-nous votre SLD (dessin au trait simple) ou des conditions, nous concevons le plan de mécanisme pour vous
Généralités

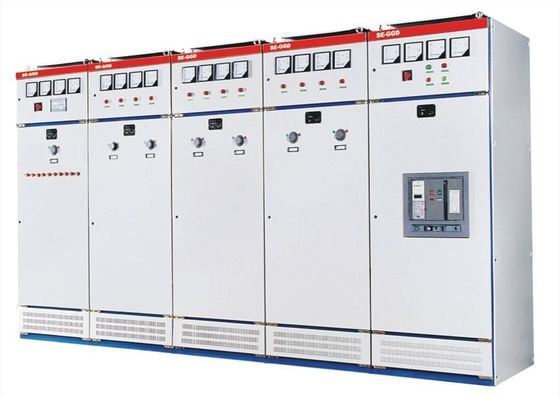

Le mécanisme de basse tension de GGD est un type armoire de basse tension de GGD de distribution d'énergie à C.A., qui est employé pour les armoires de basse tension de câblage fixes de distribution d'énergie. Il est divisé en trois types : GGD1GGD2GGD3, avec des capacités actuelles de segment différent.
Environnement de travail
1. La température ambiante n'est pas plus haute que +40℃ et non inférieure à -5℃.
2. Quand le produit est installé et employé, l'altitude de l'endroit de l'utilisation ne devrait pas dépasser 2000M.
3. L'hygrométrie d'air environnant n'est pas plus de 90% (+25℃).
4. L'équipement devrait être installé dans un endroit sans vibration et impact graves, et dans un endroit où les composants électriques ne sont pas corrodés.
5. L'hygrométrie d'air environnant ne dépasse pas 5% quand la température maximale est de 40 degrés, et on laisse une plus grande température relative à une plus basse température, de la laquelle devrait être considéré en raison
Les changements de température peuvent de temps en temps produire des effets de condensation
6. L'équipement est installé dans un endroit où il n'y a aucun vibration et impact graves, et où les composants électriques ne sont pas corrodés
7. Quand l'utilisateur a des conditions spéciales, il peut résoudre par la consultation avec le fabricant
Caractéristiques
1. Selon le but, il est divisé en : puissance recevant l'armoire, armoire de connexion de barre omnibus, armoire de conducteur, armoire de commande de moteur, armoire réactive de compensation électrique, allumant l'armoire de distribution d'énergie.
2. Structure de Cabinet :
(1) le cadre d'armoire est partiellement soudé et assemblé avec de l'acier 8MF formé à froid. Le cadre a des trous de montage disposés selon les modules d'E=20mm et d'E=100mm pour améliorer la polyvalence de l'ensemble de produit.
(2) le type bride de ZMJ de barre omnibus, qui est thermoformé avec le matériel ignifuge élevé de PPO, a une structure modulaire avec la force et l'isolation mécaniques élevées.
(3) les armoires larges de 1000mm et de 1200mm adoptent une structure de porte à deux battants symétrique sur l'avant, et les armoires larges de 600mm et de 800mm adoptent une structure de porte entière. Le dos de l'armoire adopte une structure de porte à deux battants symétrique. La structure d'armoire n'est pas installée contre le mur.
(4) la porte d'armoire est reliée au cadre à une charnière galvanisée d'axe, qui est commode pour l'installation et le démontage. Il y a les insertions en caoutchouc au bord se pliant de la porte.
(5) la structure moletée au sol de vis est employée entre les pièces d'installation dans l'armoire et le cadre pour former un circuit de protection au sol complet.
(6) le capot supérieur du corps d'armoire peut être enlevé une fois dû faciliter l'ensemble et l'ajustement de l'autobus principal.
