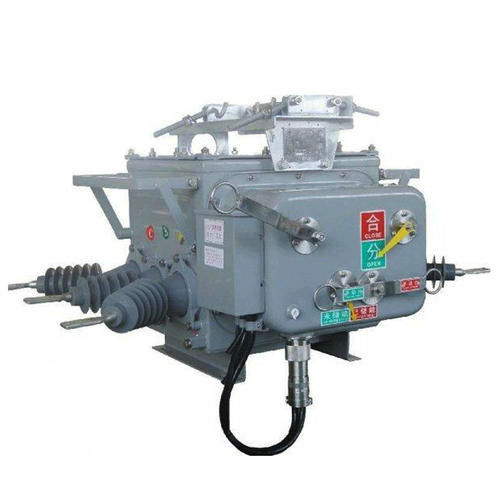

Le disjoncteur à haute tension poteau-monté extérieur du vide ZW20-12 (ZW20B-12) est un mécanisme à haute tension extérieur avec une tension évaluée de 12kV et d'un C.A. triphasé 50Hz. Principalement utilisé pour casser et fermer la charge actuelle, surchargez actuel et mettez-vous le courant en court-circuit du système d'alimentation.
Il convient à la protection et le contrôle des sous-stations, les entreprises industrielles et extrayantes et les réseaux urbains et ruraux de distribution d'énergie, et est particulièrement approprié aux endroits avec des opérations fréquentes et des réseaux urbains de distribution d'énergie d'automation. Ce produit est assorti avec le contrôleur, qui peut répondre aux exigences du système d'automation de distribution et peut sûrement et effectivement accomplir la fonction traditionnelle de recloser.
Caractéristiques techniques
La connexion électrique par la prise d'aviation et le câble de commande scellé extérieur, avec la fonction de détection de défaut, le jugement fiable de fonction de commande de protection et de fonction de communication, la détection du courant de défaut actuel et interphase zéro d'ordre de court-circuit dans et hors du champ, et le retrait automatique du défaut au sol monophasé le commutateur de principal organisme du défaut de court-circuit entre les phases et les phases est s'éteindre de vide et isolation du gaz SF6. Le corps de boîte se rapporte au joint d'étanchéité au gaz de Toshiba, Japon, anti-déflagrant, et la technologie de structure d'isolation a l'excellente représentation de scellage globale. L'intérieur SF6 plein de gaz ne coule pas et n'est pas affecté par le monde extérieur.
État normal de service :
1. Température de l'air ambiante : -40℃~+40℃ ; différence quotidienne de la température : le changement de température quotidien n'est pas plus que 25℃ ; Selon les propriétés matérielles du gaz SF6, quand la température ambiante est -40℃, si la pression atmosphérique à l'intérieur de l'armoire est 0.05Mpa, ceci quand le SF6 est toujours dans l'état gazeux, pour assurer le fonctionnement normal du produit. (Quand la température ambiante est -40°C et la pression indiquée est 0.05Mpa, le point de la liquéfaction SF6 est -55°C ; à la pression indiquée nulle, le point de la liquéfaction SF6 ne dépassera pas -60°C).
2. La vitesse du vent n'est pas plus que 35m/s ;
3. Il n'y a aucun endroit où il y a inflammabilité, risque d'explosion, corrosifs chimiques forts (tels que de divers acides, alcalis ou fumée dense, etc.) et vibration grave.
4. Altitude : ≤1000m ;
5. Couvrir l'épaisseur : 10mm ;
6. Degré de pollution atmosphérique : Niveau IV ;
7. Intensité de tremblement de terre : degrés ≤7 ;
8. Le point neutre fondant la méthode de grille d'alimentation : le point neutre n'est pas fondu, le point neutre est fondu par la bobine de suppression d'arc, et le point neutre est fondu par la basse résistance.
Paramètres techniques
|
Non.
|
Article
|
Unité
|
Paramètre
|
|
1
|
Tension évaluée
|
Kilovolt
|
12
|
|
2
|
Fréquence évaluée
|
Hertz
|
50
|
|
3
|
Courant évalué
|
|
630 1250
|
|
4
|
Tenue de fréquence de puissance
tension (fracture d'isolement de DryWet)
|
Kilovolt
|
423448
|
|
5
|
Tension de tenue de choc de foudre
|
Kilovolt
|
75
|
|
6
|
Rupture évaluée de court-circuit actuelle
|
KA
|
2025
|
|
7
|
Court-circuit évalué cassant des périodes de rupture actuelles
|
périodes
|
30
|
|
8
|
Ordre évalué d'opération
|
|
O-0.3s-CO-180s-CO
|
|
9
|
Courant évalué de fermeture de court-circuit
|
KA
|
50 63
|
|
10
|
Courant à court terme évalué de tenue
|
20 25
|
|
11
|
Valeur de crête évaluée de résister au courant
|
50 63
|
|
12
|
Durée évaluée de court-circuit
|
s
|
4
|
|
13
|
Résistance mécanique
|
périodes
|
10000
|
|
14
|
Épaisseur permise d'usage de contact
|
millimètre
|
3
|
