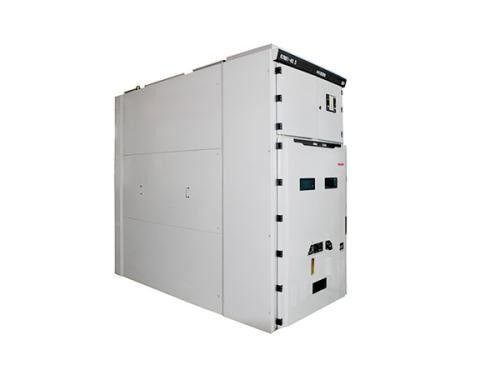

Normes
GB3906-2006 « mécanisme Métal-inclus à C.A. de 3~35kV »
GB11022-89 « impératifs techniques généraux pour le mécanisme à haute tension »
IEC60298 « mécanisme à C.A. et équipement métal-inclus de contrôle avec la tension évaluée au-dessus de 1kV et au-dessous de 50kV »
DL404-97 « conditions techniques pour commander le mécanisme à haute tension d'intérieur à C.A. »
Environnement d'utilisation
Conditions environnementales normales
1. La limite supérieure de la température de l'air ambiante : +40℃, la limite inférieure : -10℃, et la température moyenne quotidienne ne dépasse pas 35℃ ;
2. L'altitude ne dépasse pas 1000m ;
3. L'hygrométrie moyenne quotidienne n'est pas plus de 95%, et la moyenne mensuelle n'est pas plus de 90% ;
4. L'intensité de tremblement de terre ne dépasse pas 8 ;
5. La valeur moyenne quotidienne de la pression de vapeur d'eau ne dépasse pas 2.2Kpa, et la valeur moyenne mensuelle ne dépasse pas 1.8kpa ;
6. Il n'y a l'aucun feu, risque d'explosion, pollution grave, corrosion chimique et vibration grave.
Conditions de travail spéciales
Quand utilisé dans des conditions environnementales normales au delà de la spécifier, l'utilisateur et le fabricant négocieront.
Données techniques
| Articles |
Unité |
Données |
| Tension |
Kilovolt |
40,5 |
| Fréquence |
Hertz |
50 |
| Actuel |
|
1250,1600,2000 |
| Court-circuit cassant le courant |
KA |
25,31.5 |
| Rendre actuel (crête) |
KA |
63,80 |
| courant de la stabilité 4s thermique |
KA |
25,31.5 |
| Actuel dynamique (crête) |
KA |
63,80 |
| Niveau d'isolation |
tension de tenue de fréquence de puissance 1min (r.m.s) |
Kilovolt |
95 |
| Tension de tenue de tension de choc de foudre (crête) |
Kilovolt |
185 |
| tension de fréquence de la puissance 1min à travers l'espace ouvert (r.m.s) |
Kilovolt |
118 |
| Tension de tenue de tension de choc de foudre à travers l'espace ouvert (crête) |
Kilovolt |
215 |
| Classe de protection de clôture |
|
Clôture IP4X,
Entre les compartiments IP2X
|
| Dimension de clôture (Width*Depth*Height) |
millimètre |
1400*2800*2600
1600*2800*2600 |
| Type de disjoncteur |
|
VCB : ZN85-40.5
Disjoncteur SF6 |
*Note : le mécanisme d'ordre devrait fournir SLD (diagramme d'une seule ligne) par le client
Caractéristiques de composantes principales :
Disjoncteur d'intérieur du vide VS1-40.5
Tension de évaluation : 40.5kV
Courant de évaluation : 630 1250 1600 2000 2500A
Rupture de évaluation de court-circuit actuelle : 20 25 31.5KA
La vie mécanique : aucune moins de 20 000 fois
Données VS1-40.5 techniques
| Articles |
Unité |
Date |
| tension |
Kilovolt
|
40,5 |
| tension de tenue de fréquence de puissance à court terme (1min) |
95 |
| tension de tenue de tension de choc de foudre (crête) |
185 |
| fréquence |
Hertz |
50/60 |
| actuel |
|
1250 1600 2000 2500 4000 |
| courant de renvoi aux 22 mètres de court-circuit |
KA |
25 31,5 |
| courant à court terme de tenue |
25 31,5 |
| temps continuel à court terme |
s |
4 |
| courant maximal de tenue |
KA |
63 80 |
| courant de fermeture de court-circuit |
63 80 |
| courant dos à dos simple de renvoi aux 22 mètres de banque de condensateur |
|
630/400 |
| Temps s'ouvrant (volt évalué.) |
Mme |
35~60 |
| L'heure exacte (volt évalué.) |
50~100 |
| La vie mécanique |
périodes |
20000 |
| temps de coupure pour le courant court évalué de renvoi aux 22 mètres |
s |
20 |
| tension d'opération |
V |
AC110/220 DC110/220 |
| courant de puissance stockant le moteur |
W |
230 |
| Vitesse s'ouvrante moyenne |
m/s |
1.6~2.0 |
| Vitesse de rapprochement moyenne |
0.5~0.8 |
| procédure d'opération |
|
opening-0.3s-closing
ouverture d'opening-180s-closing
|
Le mécanisme 33KV électrique de Knkong a servi le marché international pendant plus de les 10 dernières années.
