Généralités

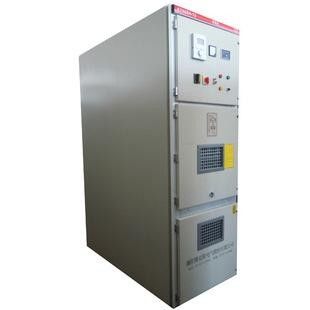

Le mécanisme KYN28 plaqué de métal d'intérieur est un dispositif complet de distribution d'énergie pour 3.6~24kV, AC50/60Hz triphasé, simple-autobus et système sectionalized parautobus. Il est principalement employé pour le transport d'énergie de générateurs moyens/petits dans des centrales ; réception de puissance, transmission pour des sous-stations dans la distribution d'énergie et le système d'alimentation des usines, les mines et les entreprises, et commencer du grand moteur à haute tension, etc., afin de commander, protéger et surveiller le système. Le mécanisme rencontre le CEI, GB3906-91. en plus de pour être employé avec le disjoncteur domestique du vide VS1, il peut également être employé avec VD4 d'ABB, 3AH5 de Siemens ZN65A domestique, et VB2 de GE, etc., c'est vraiment un dispositif de distribution d'énergie avec la bonne représentation.
Afin de répondre à l'exigence pour le support de mur et l'entretien d'entrée, le mécanisme est équipé d'un transformateur de courant spécial, de sorte que l'opérateur puisse le maintenir et inspecter devant le compartiment.
Environnement de service
1. température de l'air : -25℃~+40℃
2. humidité : Moyenne mensuelle 95% ; Moyenne quotidienne 90%.
3. Altitude2500m
4. air ambiant pas apparemment pollué par le gaz corrosif et inflammable, la vapeur etc.
5. Aucune secousse violente fréquente
Paramètres de Cabinet
La structure d'armoire est faite de feuilles aluminium-zinc-enduites, qui sont boulonnées et traitées par des machines-outilles à commande numérique utilisant des processus de recourbement multiples ;
Toutes les opérations sont effectuées avec la porte d'armoire se sont fermées ;
Le niveau de protection est élevé, qui peut empêcher l'intrusion des parasites de débris et d'insecte ;
« Lock-out simple et efficace de la prévention cinq » pour empêcher le misoperation ;
Peut être équipé des disjoncteurs du vide VS1 et VD4 ;
Il est facile de remplacer le disjoncteur, et l'interchangeabilité de charette à bras est bonne ;
L'installation fiable de mur et l'entretien avant de l'armoire réduisent la surface au sol ;
La salle de câble a l'espace suffisant et peut relier les câbles multiples ;
La salle de disjoncteur et la salle de câble peuvent être équipées des appareils de chauffage respectivement pour empêcher la condensation et la corrosion.
Données techniques
| Non. |
Article |
Unité |
Paramètre |
| 1 |
Tension évaluée |
kilovolt |
3.6~24 |
| 2 |
Fréquence évaluée |
Hertz |
50/60 |
| 3 |
Courant évalué |
|
630,1250,1600,2000,2500,3150,4000 |
|
4
|
Courant évalué de barre omnibus de branche |
|
630,1250,1600,2000,2500,3150,4000
|
|
5
|
Courant évalué de barre omnibus principale |
|
630,1250,1600,2000,2500,3150,4000
|
|
6
|
tension de tenue de fréquence de puissance 1min |
humide |
Kilovolt
|
38 |
50/60 |
| |
|
sec
|
|
48
|
60/65
|
|
7
|
Tension de tenue de tension de choc de foudre |
kilovolt
|
75
|
95/125
|
|
8
|
Rupture évaluée de court-circuit actuelle (crête) |
KA
|
40/50/63/80/100
|
|
9
|
Courant de tenue de courte durée (4s) |
|
20/25/31.5/40
|
| 10 |
Type de protection |
|
IP4X pour le logement |
