mécanisme isolé par gaz de Ring Main Unit SF6 des GIS 24kv

mécanisme isolé par gaz de Ring Main Unit SF6 des GIS 24kv
mécanisme isolé par gaz de Ring Main Unit SF6 des GIS 24kv

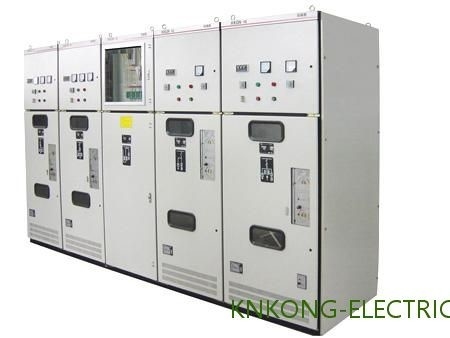

Image Grand :  mécanisme isolé par gaz de Ring Main Unit SF6 des GIS 24kv

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: CB,ISO
Numéro de modèle: HXGN15
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 10000-20000 Each
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 50 unités/mois
Contact

mécanisme isolé par gaz de Ring Main Unit SF6 des GIS 24kv

description de
Tension: 24KV Actuel: 360A
Fréquence: 50/60Hz Usine: KNKONG
Surligner:

Mécanisme SF6 isolé par gaz

,

24kv GIS Ring Main Unit

,

24kv sf6 a isolé le mécanisme

mécanisme isolé par gaz de Ring Main Unit SF6 des GIS 24kv

SF6 isolé par GIS 24kv Ring Main Unit Cabinet

Mécanisme d'intérieur
Le métal SF6 a enfermé Ring Main Unit Cabinet
24KV 50/60Hz 630A
L'OEM et l'ODM exigent par l'email
Normes du CEI d'OIN


Lancement de produit

Généralités

Type HXGN-10
(armoire de réseau de H-anneau ; type de X-boîte ; type G-fixe ; N-d'intérieur) la structure d'armoire est assemblée en pliant et en soudant des plaques d'acier, et le niveau de protection est IP2X. La partie supérieure de l'armoire est la salle de barre omnibus, et la salle d'instrument est située à l'avant de la salle de barre omnibus, séparé par des plaques d'acier. Le milieu de l'armoire est la salle de commutateur de charge, et une séparation isolante est arrangée entre le commutateur de charge et d'autres composants. Pour l'armoire d'entrée et de sortie de câble, le fond de l'armoire est équipé d'un couvercle démontable ; pour l'armoire aérienne d'entrée et de sortie, le dessus de l'armoire peut être équipé des conduits d'autobus ou des supports d'armature.
Type HXGN-10
L'unité principale d'anneau d'air de la série HXGN-10 a 15 plans, dont le plan 01 est une armoire de fusible de commutateur de charge ; le plan 02 est une armoire de commutateur de charge, qui sont équipés de fondre des commutateurs ; le plan 09 est une armoire régulatrice.
La coquille de cette série d'armoires de réseau d'anneau adopte le recourbement de plaque d'acier et l'ensemble d'attache de vis pour former une structure entièrement incluse en métal. L'armoire se compose de 4 montants, couverture supérieure, abaissent le fond, le panneau avant, le panneau arrière, le panneau latéral, etc. L'avant de l'armoire de commutateur de charge a deux supérieurs et portes inférieures fixes avec des vis ; l'avant de l'armoire de fusible de commutateur de charge a 3 panneaux de porte. Il y a un voyant à niveau visible sur la porte pour observer la position du commutateur de charge et du commutateur au sol ; la connexion de barre omnibus entre l'armoire et l'armoire est sous forme de contact de prune branchant, et la barre omnibus est équipée d'une gaine isolante. Une boîte d'instrument peut être ajoutée au dessus de l'armoire selon des besoins des utilisateurs.



Environnement de service
1. température de l'air : -35℃~+40℃
2. humidité : Humidité moyenne mensuelle 95% ; Humidité moyenne quotidienne 90%.
3. Altitude2500m
4. air ambiant pas apparemment pollué par le gaz corrosif et inflammable, la vapeur etc.
5. Aucune secousse violente fréquente



Date technique

Non. Article Unité Paramètre
1 Tension évaluée kilovolt 12 24 36
2 Fréquence évaluée Hertz 50/60
3 Courant évalué 630 (1250*)
4

fréquence de la puissance 1min

tension de tenue

 humide kilovolt 38 50 70
sec kilovolt 48 60 85
5 Tension de tenue de tension de choc de foudre kilovolt 75 125/150 170
6 Rupture évaluée de court-circuit actuelle (crête) ka 80 63 63
7 Charge active évaluée et courant de rupture à circuit fermé 63 50 50
8 Courant de transfert évalué 1700 1200 1200
9 Court-circuit évalué rendant actuel (crête) ka 80 63 63
10 Câble évalué (ligne) chargeant cassant le courant

50 et 10

50/10
11 Rupture de charge de câble actuelle dans le défaut de mise à la terre 20 20 20
12 Courant évalué de tenue (crête) ka 80 63 63
13 Courant de tenue de courte durée (2s) ka 25 20 20
14 La vie de mécanisme périodes 5000 2000 2000

Note : Pour la rupture de court-circuit et le courant de pointe est basé sur le fusible plus la combinaison
