Tension de évaluation : C.A. 380V
Tension de évaluation d'isolation : C.A. 660V
Fréquence : 50 /60 hertz
Courant de évaluation : ≤800A
Lew actuel de capacité de tolérance à court terme : 10KA
Résistance diélectrique : 2500/1min
Matériel : l'acier inoxydable (SUS 304) /Cold a roulé la feuille de /Galvanized de plat (le GI)
Épaisseur : 1.0mm-3.0mm
Application : Transmission et distribution d'Electric Power.
Degré de protection : IP30
Ouvrez la direction : L'angle s'ouvrant est égal ou plus grand qu'à 135°
Norme et certificat : CE /ISO /CCC /IEC 60439-1 DE GB7251.1-2005 ISO9001
Ampèremètre inclus, voltmètre
Paramètre de technologie
| Description |
Unité |
paramètre |
| Tension de évaluation du circuit principal |
V |
Sous 500V poids du commerce |
| Tension évaluée de circuit auxiliaire |
V |
C.A. 220V 380V |
| Fréquence de évaluation |
Hertz |
50 |
| Tension de évaluation d'isolation |
V |
660 |
| Courant de évaluation |
|
≤800 |
Environnement de travail :
1. La température : ℃ -5~ + 40, et la moyenne dans 24h moins que + le ℃ 35.
2. Altitude : pas plus de 2000m.
3. La température de l'air ambiante, pas plus que 40℃ ; à de plus basses températures peut avoir une hygrométrie plus élevée sur (par exemple : + 20at 90%), prenant en considération le changement de la température permet la génération d'une condensation modérée.
4. L'installation d'équipement et le gradient vertical ne dépassez pas le ° 5
5. L'équipement devrait être installé faute d'endroit de vibration, sans choc, et sans corrosion grave
6. Note : Plus qu'au-dessus des conditions peuvent être étés en pourparlers avec la société.
Utilisation :

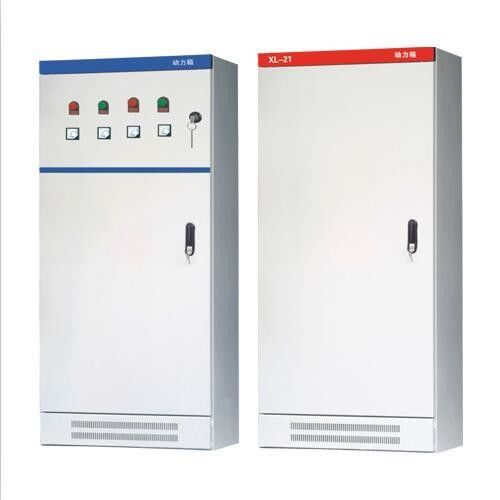

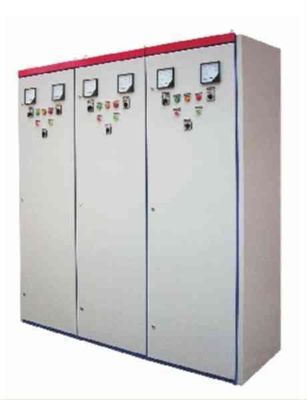

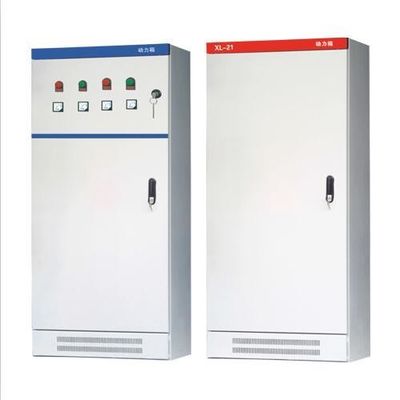

L'armoire XL-21 électrique métal-incluse de basse tension convient au fil 4 à 3 fils et triphasé triphasé, et aux 5 systèmes triphasés de fil avec une tension CA moins que 500V dans la production d'électricité et industriel et le mien. Pour l'éclairage et la distribution électrique. L'armoire de XL-21 BT a les caractéristiques d'un plan flexible de distribution d'énergie, d'une combinaison commode, d'une praticabilité forte, et d'une structure nouvelle.
Caractéristiques :
1. La représentation électrique principale est conforme entièrement aux conditions d'IEC60439-1 et de GB7251.1 ;
2. Le circuit auxiliaire a les fonctions du contrôle local, à distance, automatique et de la commutation locale et à télécommande, et le contacteur peut chauffer le relais pour la protection ;
3. Le commutateur principal de puissance-réception a le déclenchement instantané facultatif et la protection de déclenchement thermique-magnétique. Afin de coopérer avec le commutateur principal niveau prochain, la protection instantanée est décommandée, évitant le déclenchement niveau sur, et a les fonctions de l'auto-rotation, de l'opération manuelle et de la commutation automatique ;
4. Le commutateur principal du circuit de conducteur a le déclenchement instantané et la protection de déclenchement thermique-magnétique. Quand l'utilisateur a besoin de lui, la protection de fuite peut être installée ;
5. Le circuit de commande de moteur a le court-circuit, la surcharge, la libération de sousvoltage et la protection instantanés d'échec de phase.
Dimension hors-tout :
Programme de SLD :
