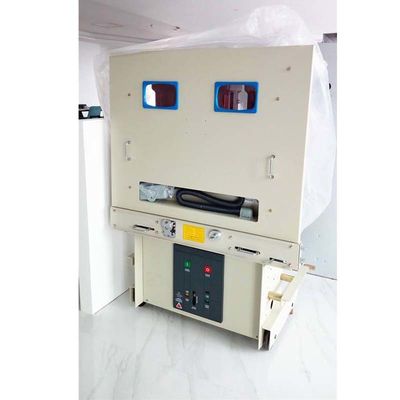

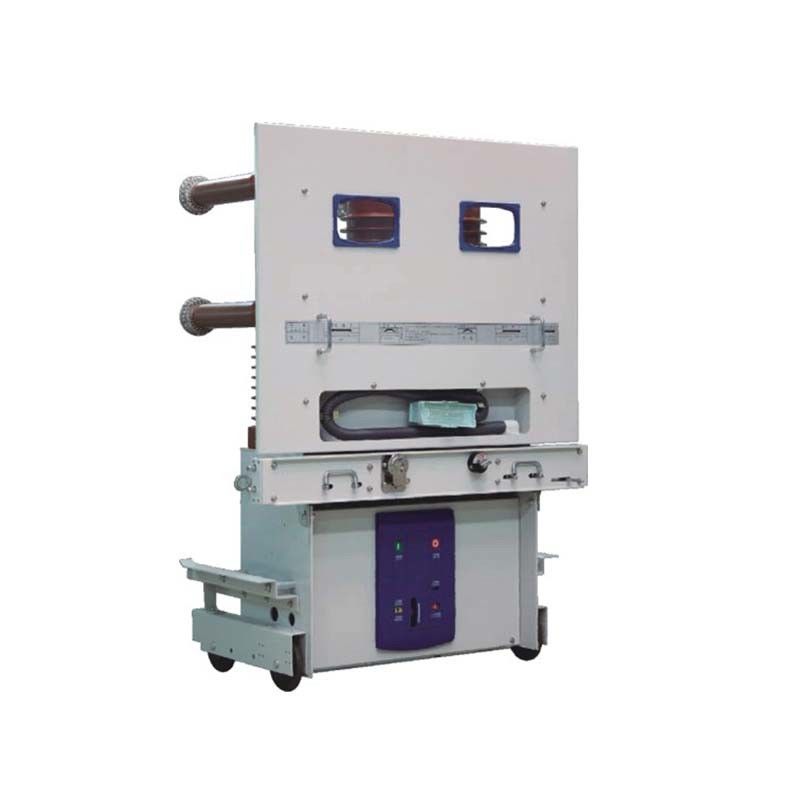

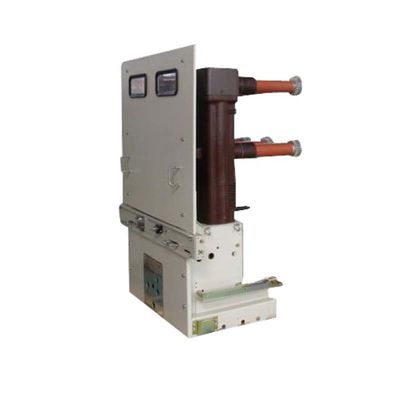

Douille d'intérieur ou poteau incorporé 12-40.5KV, 50HZ triphasé 400/630A, AC/DC 110/220V ccc, ISO9001, CE, CB, IEC60898 de VCB
Lancement de produit
Caractéristiques de structure
1. Mécanisme opératoire de ressort modulaire fiable : la disposition du mécanisme opératoire de ressort est un style d'up-down, qui a la fonction de l'énergie de stockage manuelle et de l'énergie de stockage électrique ; Rigidité globale de petite taille et bonne, et représentation
2. Structure de douille (VS1-40.5) : Le vide s'éteignant la chambre du circuit principal est à l'intérieur du tambour isolant fermé ; Le matériel du tambour isolant est une résine époxyde qui a les propriétés mécaniques et électriques fiables. Utilisant le bâti de processus avancé d'APG, le tambour isolant a le rôle de l'appui et de l'effet interphase et relatif d'isolation
3. Structure encapsulée de poteau (VS1-40.5E) : Le circuit conducteur adopte le poteau solide d'encapsulation ; Utilisant le bâti avancé de processus d'APG, mettez l'interrupteur de vide et d'autres solides de pièces (pour le circuit primaire) encapsulés avec le matériel époxyde, font le module de circuit principal. Avec l'intérieur et en dehors de la double conception de jupe, le poteau a des caractéristiques telles que la grande ligne de fuite, la haute résistance mécanique, l'exactitude élevée de partie, moins pièces, aucun ajustements secondaires, et une petite surface enroulée
4. Module marche-arrêt standard de fonction : Mécanisme de ressort de conception modulaire, qui inclut deux modules fonctionnels : se fermer et s'ouvrir ; Il a les caractéristiques de l'entretien commode, du remplacement rapide, et du temps d'entretien court ; Aucun rajustement pour le mécanisme opératoire du disjoncteur entier après remplacement du module fermant et se cassant, qui peut réduire des travaux d'entretien
5. Améliorez l'interchangeabilité et l'adaptabilité de charette à bras, la taille d'installation et le ZN85, le VD4, et d'autres produits ; Capacité de rupture forte, longue durée de vie
État normal de service
| Altitude |
≤1000m |
| Température ambiante |
Maximum |
+40℃ |
| Minute |
-15℃ |
|
Humidité ambiante :
Humidité moyenne maximum
|
24 heures ≤95% |
| 1 mois ≤90% |
| Pression maximum de vapeur d'eau |
24 heures de ≤2.2kpa |
| 1 mois ≤1.8kpa |
L'air ambiant n'a aucune pollution évidente de fumée de la poussière, les gaz corrosifs ou combustibles, les vapeurs ou le brouillard enfumé
Paramètres techniques de VS1-40.5/E
| Non. |
Article |
Unité |
Paramètre |
| 1 |
Tension évaluée |
Kilovolt |
40,5 |
| 2 |
Fréquence évaluée |
Hertz |
50 |
| 3 |
Minute de la tenue voltage/1 de fréquence de puissance évaluée |
Kilovolt |
95 |
| 4 |
Tension de tenue évaluée de tension de choc de foudre |
Kilovolt |
185 |
| 5 |
Courant évalué |
|
630 1250 1600 2000 2500 |
| 6 |
Rupture évaluée de court-circuit actuelle |
KA |
20 25 31,5 |
| 7 |
Courant à court terme évalué de tenue |
KA |
20 25 31,5 |
| 8 |
Courant d'inscription évalué de court-circuit |
KA |
50 63 80 |
| 9 |
Valeur de crête évaluée de résister au courant |
KA |
50 63 80 |
| 10 |
Durée évaluée de court-circuit |
s |
4 |
| 11 |
Ordre évalué d'opération |
|
O-0.3s-CO-180s-CO |
| 12 |
Rupture du temps |
Mme |
≤80 |
| 13 |
Résistance mécanique |
périodes |
10000 |
| 14 |
Banque simple évaluée de condensateur cassant le courant |
|
400/630 |
| 15 |
Court-circuit évalué cassant des périodes de rupture actuelles |
périodes |
30 |
| 16 |
Taille (length*width*high) |
millimètre |
1246*1700*905 |
| 17 |
Tension évaluée de moteur de stockage de l'énergie |
V |
AC110/220, DC110/220 |
| 18 |
Poids |
Kilogramme |
466 |
Paramètres de propriétés mécaniques
| Non. |
Article |
Unité |
Paramètre |
| 1 |
Dégagement entre les contacts ouverts |
millimètre |
18±2 |
| 2 |
Au-dessus de la course |
3.5~4 |
| 3 |
Puissance évaluée de moteur de stockage de l'énergie |
W |
230 |
| 4 |
Temps de stockage de l'énergie |
s |
≤15 |
| 5 |
Rebondissez la durée de la fermeture de contact |
Mme
|
≤3 |
| 6 |
Non-simultanéité de s'ouvrir et de se fermer triphasés |
≤2 |
| 7 |
Rupture du temps |
≤70 |
| 8 |
Fabrication du temps |
≤90 |
| 9 |
rebond de Coupure-frein |
m |
≤3 |
| 10 |
Vitesse de rupture moyenne |
m/s |
1.7±0.3 |
| 11 |
Vitesse de fabrication moyenne |
0.7±0.3 |
