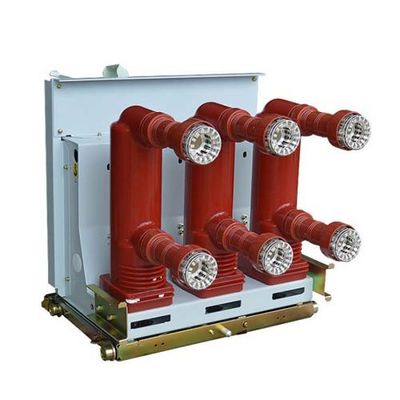

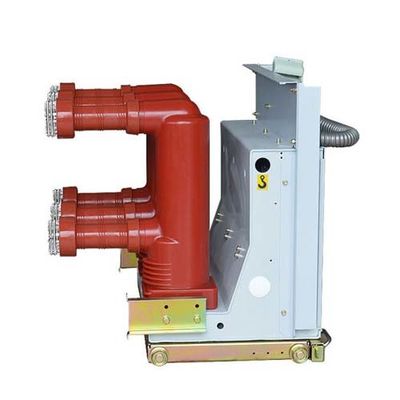

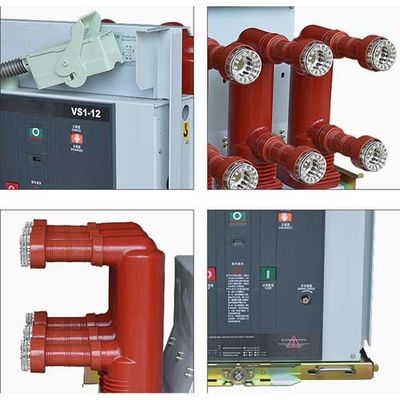

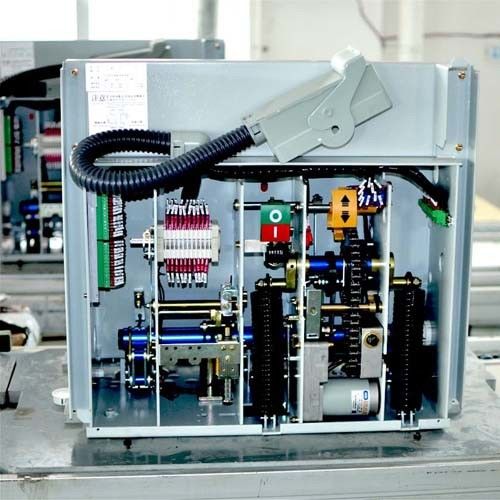

Disjoncteur triphasé du mécanisme VCB d'AC60Hz

Disjoncteur triphasé du mécanisme VCB d'AC60Hz
Disjoncteur triphasé du mécanisme VCB d'AC60Hz Disjoncteur triphasé du mécanisme VCB d'AC60Hz Disjoncteur triphasé du mécanisme VCB d'AC60Hz Disjoncteur triphasé du mécanisme VCB d'AC60Hz Disjoncteur triphasé du mécanisme VCB d'AC60Hz Disjoncteur triphasé du mécanisme VCB d'AC60Hz

Image Grand :  Disjoncteur triphasé du mécanisme VCB d'AC60Hz

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Knkong
Certification: CCC,ISO9001,CE, CB,IEC60898
Numéro de modèle: VS1-12
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 1000-3000
Délai de livraison: 30 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: unité 100 par mois
Contact

Disjoncteur triphasé du mécanisme VCB d'AC60Hz

description de
Type: Disjoncteur de vide Tension: 12kV
Non de la phase: 3 Fréquence: 50/60Hz
OEM/ODM: Enquête par l'email Usine: KNKONG
Surligner:

Disjoncteur d'AC60Hz VCB

,

Disjoncteur du mécanisme VCB

,

Mécanisme triphasé VCB

Disjoncteur triphasé du mécanisme VCB d'AC60Hz



Lancement de produit



VS1-Series a enfoncé le poteau. les disjoncteurs de vide s'appliquent à 12kV, mécanisme d'intérieur triphasé à C.A. 50Hz et peuvent servir de boîtiers de protection et de commande à l'équipement industriel et extrayant de sous-station de transformateur d'établissement. Avec la conception modulaire et d'indépendant-cadre pour leurs mécanismes opératoires de ressort, les disjoncteurs de VS1-Series peuvent opérer avec le mi-ensemble KYN28 et le mécanisme fixe. Ces disjoncteurs sont sujets à des chacun des deux ont fixé l'installation et le montage avec le camion comme unité de charette à bras



État normal de service

Altitude ≤1000m
Température ambiante Maximum +40℃
Minute -15℃

Humidité ambiante :

Humidité moyenne maximum

 24 heures ≤95%
1 mois ≤90%
Pression maximum de vapeur d'eau 24 heures de ≤2.2kpa
1 mois ≤1.8kpa

Le rayonnement solaire est négligeable. La vibration de l'extérieur des mécanismes et des contrôle-vitesses est négligeable. L'air ambiant n'a aucune pollution évidente de fumée de la poussière, les gaz corrosifs ou combustibles, les vapeurs ou le brouillard enfumé



Paramètres VS1 techniques

Non. Article Unité Paramètre
1 Tension évaluée Kilovolt 12/24
2 Fréquence évaluée Hertz 50
3



Niveau évalué d'isolation

 tension de tenue de fréquence de puissance 1min (r.m.s)



Kilovolt

42 (entre phases, la phase-à-terre)

48 (à travers la distance de isolement)
Allumant la tension de tenue aux chocs (crête)

75 (entre phases, la phase-à-terre)

85 (à travers la distance de isolement)





4





Courant évalué





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Rupture évaluée de court-circuit actuelle



KA

 20 25 31,5 40
6 Courant à court terme évalué de tenue 20 25 31,5 40
7 Courant d'inscription évalué de court-circuit 50 63 80 100
8 Courant maximal évalué de tenue 50 63 80 100
9 Durée évaluée de court-circuit s 4
10 Ordre évalué d'opération   O-0.3s-O/C-180s-O/C
O-180s-O/C-180s-O/C (40KA)
11 Rupture des périodes du courant évalué de court-circuit Périodes 30/20 des périodes (40KA)
12 Résistance mécanique Ops 20000
13 Banque simple évaluée de condensateur cassant le courant



 630
14 Banque dos à dos évaluée de condensateur cassant le courant 400
15 rupture de défaut de la Double-terre actuelle 27,4
16 Érosion de contact maximum permise



millimètre

 3
17 Dégagement entre les contacts ouverts 10±1
18 Au-dessus de la course 3.5±0.5
19 Non-simultanéité de s'ouvrir et de se fermer triphasés

Mme



 ≤2
20 Rebondissez la durée de la fermeture de contact ≤2
21 Vitesse de rupture moyenne (instant cassant 6mm)

m/s



 1.1±0.2
22 Vitesse de fabrication moyenne 0.8±0.2
23 Fabrication du temps

Mme



 ≤100
24 Rupture du temps ≤50





25



Résistance de chaque circuit principal de phase



μΩ

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Contact cassant l'amplitude de rebond millimètre ≤2



27

 Tension évaluée d'opération Tension évaluée d'opération (V) AC/DC



V

 24* 110 220
Portée de tension de fonctionnement normal Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération
28 Tension évaluée de moteur de stockage de l'énergie V AC110/220, DC110/220
29 Temps de stockage de l'énergie s ≤15
