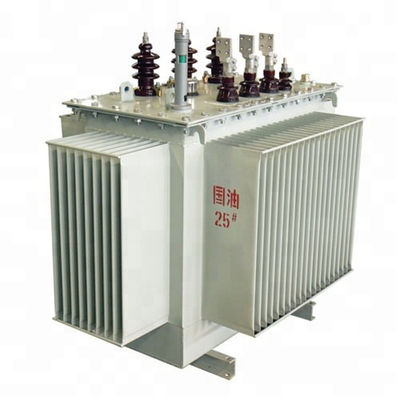

Pleine puissance immergée dans l'huile scellée à haute tension Transformer10KV/0.4KV 30-1600KVA 50/60Hz du transformateur S13
Lancement de produit
Le S13 a entièrement scellé le transformateur de puissance immergé dans l'huile s'est développé et a produit par la société a les avantages de la basse perte, à faible bruit, et le rendement élevé, qui peut réaliser de bons effets économiseurs d'énergie et réduire la pollution. Comparé aux transformateurs immergés dans l'huile ordinaires, le transformateur entièrement inclus élimine le conservateur d'huile. La vidange d'huile le volume est automatiquement ajustée et compensée par l'élasticité de la feuille ondulée du réservoir de stockage de pétrole ondulé. Le transformateur est isolé dans l'air pour empêcher et ralentir la détérioration d'huile et de vieillissement de l'isolation. , Augmentez la fiabilité de l'opération, et le fonctionnement normal est exempt d'entretien.
Caractéristiques
1. Le noyau de fer de transformateur réduit considérablement la perte à vide et le courant à vide, et le noyau de fer est lié pour assurer l'étanchéité du noyau de fer et pour réduire le bruit.
2. Les enroulements de tension de ciel et terre sont faits du cuivre en l'absence d'oxygène, et des enroulements de basse tension de 500kVA et adoptent ci-dessous une structure cylindrique de double-couche. 630kVA et adoptent en haut la double-spirale ou la structure de quadruple-spirale, et l'enroulement à haute tension adopte la structure cylindrique multicouche.
3. Le groupe de connexion de transformateur emploie Dyn11 pour réduire l'impact des harmoniques sur la grille d'alimentation et pour améliorer la qualité de l'alimentation d'énergie.
4. Le transformateur est une structure entièrement scellée, qui prolonge la durée de vie, n'a pas besoin d'accrocher le noyau et est exempte d'entretien.
5. La valeur mesurée de bruit est inférieure à la norme.
Après cette série de transformateurs sont transportés normalement, les éléments pertinents peuvent être installés sans noyau vérifiant, et le contrôle de réception peut être effectué, et ils peuvent être mis en le service après avoir été qualifié.
Normes de produit
Règles GB1094.1-2013 générales pour des transformateurs de puissance
Hausse de la température de transformateur de puissance GB1094.2-2013
Niveau de l'isolation GB1094.3-2003 et essai d'isolation des transformateurs de puissance
Le transformateur de puissance GB1094.5-2008 résiste à la capacité de court-circuit
Transformateurs de puissance GB/T1094.10-2003 - partie 10 : Détermination des niveaux sonores
Paramètres techniques et conditions de l'alliage GB/T25446-2010 de noyau de transformateur amorphe immergé dans l'huile de distribution
Caractéristiques structurelles
Noyau de fer : Le matériel magnétique du noyau de fer emploie l'alliage amorphe. Puisque l'alliage amorphe n'a pas une structure cristalline et a une caractéristique magnétique douce, le secteur de la boucle d'hystérésis est très étroit, la magnétisation
la puissance est petite, la résistivité électrique est haute, et la perte de courant de Foucault est petite, ainsi la perte à vide et le courant à vide du transformateur fait de ce matériel sont employés. très bas. Le noyau se compose de quatre cadres distincts de noyau dans le même avion
pour former un type triphasé de cinq-colonne. Il doit être recuit, et il doit avoir un joint de croix-barrière avec une forme en coupe rectangulaire.
Bobine : En plus d'employer les enroulements de basse tension (160kVA ou moins) avec les conducteurs de cuivre, une structure cylindrique faite en aluminium de cuivre est généralement employée ; les enroulements à haute tension emploient une structure cylindrique multicouche pour équilibrer la distribution de enroulement d'ampère et la fuite de flux magnétique. Des enroulements à haute tension et de basse tension sont enroulés ainsi que des dispositifs de tension de fil pour former les bobines rectangulaires, et les bobines sont solidifiées par le chaud-pressing et la formation pour augmenter la force mécanique des enroulements et de la capacité de résister au court-circuit.
Réservoir de stockage de pétrole : Il adopte un beau plein-cachetage et une structure ondulée exempte d'entretien. Par la technologie de production avancée de réservoir de stockage de pétrole, il subit la pression stricte…
Société
Responsabilité : Commutateur de la recherche et développement MV& BT de production, outdoor&indoor VCB, terminaux de distribution d'énergie (DTU, FTU).
Année de établir : 10th-June-2009
Capital social : RMB102,000,000 (USD 15 000 000)
Permis de société : 91410104689749184A
Secteur de fabrication d'atelier : 20 000 mètres carrés
Nature de société : entreprise privée
Nombre d'employés : 180
Ingénieur principal : 20-30
Volume de ventes annuelles le 2019 : RMB200,000,000 (USD 26 000 000)
Données techniques principales de transformateur d'huile 10KV-S11
Capacité évaluée
(KVA) |
Haut
tension
(Kilovolt) |
Tapement
Gamme |
Le bas
tension
(Kilovolt) |
Fréquence
(Hertz) |
Connexion
Symbole |
Perte à vide
(w) |
perte de charge
(w) |
Courant à vide
(%) |
Niveau sonore
(DB) |
Court-circuit
impédance (%) |
Mesure
Un x B
(millimètre X millimètre) |
Dimensions
L*W*H (millimètre) |
Poids (kilogrammes) |
| 30 |
6
6,3
6,6
10
10,5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
Données techniques principales de transformateur d'huile 10KV-S13/14
Capacité évaluée
(KVA) |
Haut
tension
(Kilovolt) |
Tapement
Gamme |
Le bas
tension
(Kilovolt) |
Fréquence
(Hertz) |
Connexion
Symbole |
Perte à vide
(w) |
perte de charge
(w) |
Courant à vide
(%) |
Niveau sonore
(DB) |
Court-circuit
impédance (%) |
Mesure
Un x B
(millimètre X millimètre) |
Dimensions
L*W*H (millimètre)
|
Poids (kilogrammes) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6,3
6,6
10
10,5
11
|
±5%
±2X 2,5%
|
0,4 |
50 |
D, ynO de yn11 Y. |
80 |
80 |
630/600 |
505/480 |
1,4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1,2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
X 1060 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
X 1465 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4,5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
