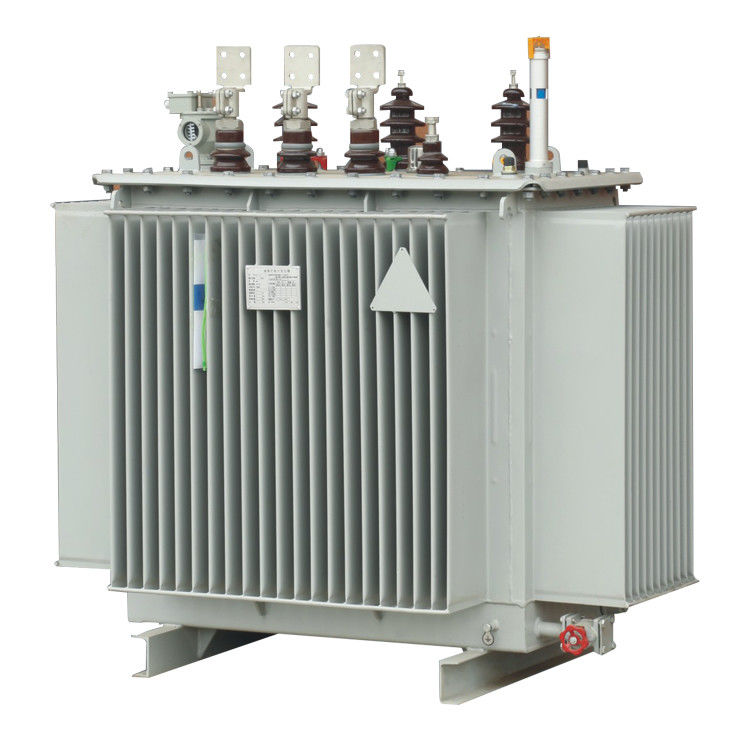

Transformateur immergé dans l'huile 10KV/0.4KV 30-1600KVA 50Hz de S11/S13/14-M
Lancement de produit
Le transformateur de distribution immergé dans l'huile triphasé applique un nouveau type de structure isolante et rend la résistance de court-circuit forte. Le noyau de fer est fait d'un plat laminé à froid de haute qualité de silicium-acier. Le groupe de enroulement à haute tension se compose des lignes de cuivre en l'absence d'oxygène de haute qualité et il adopte une structure à tambour multicouche. Toutes les attaches ont été traitées avec le traitement spécial pour les empêcher de se desserrer.
Nous pouvons fournir le transformateur de réglementation de la série S10, des séries S11, des séries S13, des séries S15, des séries S16, de la haute tension et de la capacité, le transformateur de four, le transformateur de gisement de pétrole, etc.
Comme produit de pointe favorisé par le pays, le produit a beaucoup d'avantages tels que le rendement élevé, basse perte. Ses prestations sociales sont remarquables parce que qu'il sauvera beaucoup de consommation d'électricité et de frais d'exploitation.
Données techniques principales de transformateur d'huile 10KV-S11
Capacité évaluée
(KVA) |
Haut
tension
(Kilovolt) |
Tapement
Gamme |
Le bas
tension
(Kilovolt) |
Fréquence
(Hertz) |
Connexion
Symbole |
Perte à vide
(w) |
perte de charge
(w) |
Courant à vide
(%) |
Niveau sonore
(DB) |
Court-circuit
impédance (%) |
Mesure
Un x B
(millimètre X millimètre) |
Dimensions
L*W*H (millimètre) |
Poids (kilogrammes) |
| 30 |
6
6,3
6,6
10
10,5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
Données techniques principales de transformateur d'huile 10KV-S13/14
Capacité évaluée
(KVA) |
Haut
tension
(Kilovolt) |
Tapement
Gamme |
Le bas
tension
(Kilovolt) |
Fréquence
(Hertz) |
Connexion
Symbole |
Perte à vide
(w) |
perte de charge
(w) |
Courant à vide
(%) |
Niveau sonore
(DB) |
Court-circuit
impédance (%) |
Mesure
Un x B
(millimètre X millimètre) |
Dimensions
L*W*H (millimètre)
|
Poids (kilogrammes) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6,3
6,6
10
10,5
11
|
±5%
±2X 2,5%
|
0,4 |
50 |
D, ynO de yn11 Y. |
80 |
80 |
630/600 |
505/480 |
1,4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1,2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
X 1060 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
X 1465 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4,5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
Normes de produit
Règles GB1094.1-2013 générales pour des transformateurs de puissance
Hausse de la température de transformateur de puissance GB1094.2-2013
Niveau de l'isolation GB1094.3-2003 et essai d'isolation des transformateurs de puissance
Le transformateur de puissance GB1094.5-2008 résiste à la capacité de court-circuit
Transformateurs de puissance GB/T1094.10-2003 - partie 10 : Détermination des niveaux sonores
Paramètres techniques et conditions de l'alliage GB/T25446-2010 de noyau de transformateur amorphe immergé dans l'huile de distribution
Conditions
1. États de l'environnement normal : L'altitude ne dépasse pas 1000m ;
2. Le °C de la température ambiante le plus élevé +40, le plus bas °C -25 ;
3. conditions pour les environnements spéciaux : Altitude plus de 1000m ;
4. Le °C de la température ambiante le plus élevé +40, les plus bas -45 °C. (description détaillée en passant commande) ;
5. site d'installation : aucun gaz corrosif, aucun environnement évident de saleté ;
Note : Selon les conditions convenues, pour fournir à des utilisateurs des produits dans des conditions spéciales d'utilisation.
Caractéristiques structurelles
Noyau de fer : Le matériel magnétique du noyau de fer emploie l'alliage amorphe. Puisque l'alliage amorphe n'a pas une structure cristalline et a une caractéristique magnétique douce, le secteur de la boucle d'hystérésis est très étroit, la magnétisation
la puissance est petite, la résistivité électrique est haute, et la perte de courant de Foucault est petite, ainsi la perte à vide et le courant à vide du transformateur fait de ce matériel sont employés. très bas. Le noyau se compose de quatre cadres distincts de noyau dans le même avion
pour former un type triphasé de cinq-colonne. Il doit être recuit, et il doit avoir un joint de croix-barrière avec une forme en coupe rectangulaire.
Bobine : En plus d'employer les enroulements de basse tension (160kVA ou moins) avec les conducteurs de cuivre, une structure cylindrique faite en aluminium de cuivre est généralement employée ; les enroulements à haute tension emploient une structure cylindrique multicouche pour équilibrer la distribution de enroulement d'ampère et la fuite de flux magnétique. Des enroulements à haute tension et de basse tension sont enroulés ainsi que des dispositifs de tension de fil pour former les bobines rectangulaires, et les bobines sont solidifiées par le chaud-pressing et la formation pour augmenter la force mécanique des enroulements et de la capacité de résister au court-circuit.
Réservoir de stockage de pétrole : Il adopte un beau plein-cachetage et une structure ondulée exempte d'entretien. Par la technologie de production avancée de réservoir de stockage de pétrole, il subit la pression stricte…
