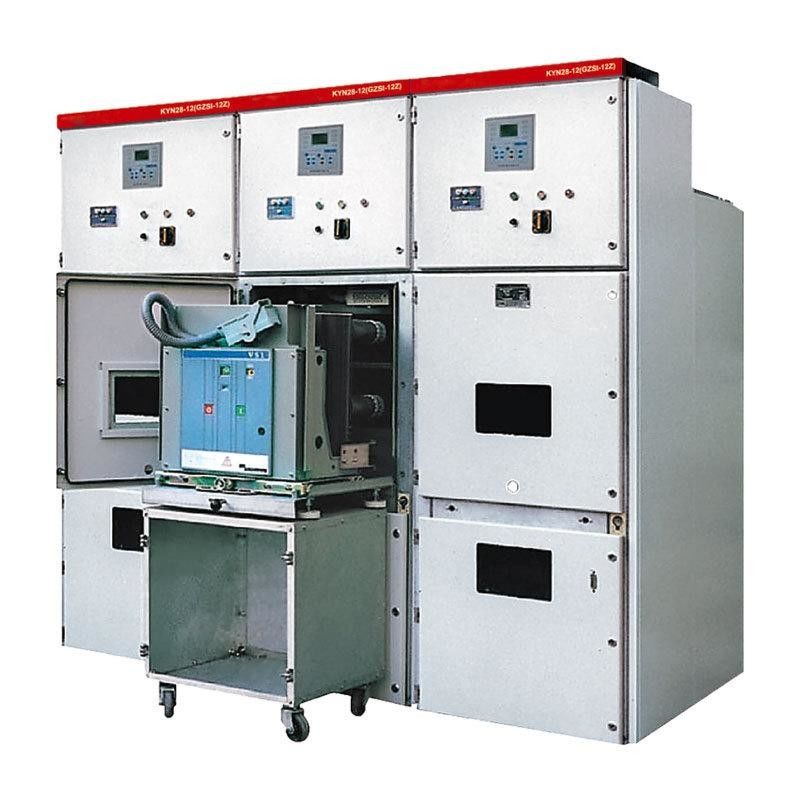

GB3906 3 forme de panneau du mécanisme 24KV système mv de phase pleine dans élém. élect.

GB3906 3 forme de panneau du mécanisme 24KV système mv de phase pleine dans élém. élect.
GB3906 3 forme de panneau du mécanisme 24KV système mv de phase pleine dans élém. élect.

Image Grand :  GB3906 3 forme de panneau du mécanisme 24KV système mv de phase pleine dans élém. élect.

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: ISO IEC GB
Numéro de modèle: KYN28
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 10000-20000 Each
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: unité 500 par mois
Contact

GB3906 3 forme de panneau du mécanisme 24KV système mv de phase pleine dans élém. élect.

description de
Tension d'estimation: 3.6-24KV courant nominal: 630-2000A
Fréquence de évaluation: 50/60Hz OEM/ODM: Disponible
Original: La Chine
Surligner:

Phase Switchgea de GB3906 3

,

Forme de panneau de 24KV système mv pleine dans élém. élect.

,

Mécanisme 24KV de 3 phases

Standerd plaqué de métal du CEI du système mv switchgearKYN28-12 3.6-24kv de mécanisme de puissance de mécanisme de KYN28 6.6KV

Panneau plaqué de métal de mécanisme de système mv de mécanisme de puissance du mécanisme 11KV

Mécanisme KYN28 plaqué de métal,
Knkong, ABB ou Schneider à l'intérieur
3.6-24KV, triphasé, C.A. 50/60Hz
Peut être équipé de VS1 VD4 3AH5 ZN65A VB2 VCB
Norme du CEI de rassemblements
Envoyez-nous votre SLD (dessin au trait simple) ou des conditions, nous concevons le plan de mécanisme pour vous


Lancement de produit

Généralités
Le mécanisme KYN28 plaqué de métal d'intérieur est un dispositif complet de distribution d'énergie pour 3.6~24kV, 3 phase AC50/60Hz, simple-autobus, et système sectionalized parautobus. Il est principalement employé pour le transport d'énergie de générateurs moyens/petits dans des centrales ; réception de puissance, transmission pour des sous-stations dans la distribution d'énergie et le système d'alimentation des usines, les mines et les entreprises, et commencer du grand moteur à haute tension, etc., afin de commander, protéger et surveiller le système. Le mécanisme rencontre le CEI, GB3906-91. en outre, pour être employé avec le disjoncteur domestique du vide VS1, il peut également être employé avec VD4 d'ABB, 3AH5 de Siemens ZN65A domestique, et VB2 de GE, etc., c'est vraiment un dispositif de distribution d'énergie avec la bonne représentation.



Environnement de service

Température ambiante :
Limite supérieure : 40°C et la valeur moyenne mesurée dans le jour est moins que 35°C ;
Limite inférieure : -25°C (stockage et transport permis à -35°C) ;
Altitude : pas plus de 1000m ;
humidité d'environnement :
La valeur moyenne de l'hygrométrie a mesuré quotidiennement ≤95% ;
La valeur moyenne de la pression de vapeur d'eau a mesuré ≤2.2kPa quotidien ;
Parent mensuel moyen humidity≤90% ;
La pression mensuelle moyenne de vapeur d'eau est inférieur ou égal à 1.8kPa.



Entièrement type-examiné
Le mécanisme a subi tous les essais exigés par les normes (le CEI) internationales. Chaque unité de mécanisme est soumise aux essais individuels de série dans l'usine avant la livraison. Ces essais sont prévus pour fournir un contrôle fonctionnel du mécanisme basé sur les caractéristiques spécifiques de chaque installation.



Données techniques

Non. Article Unité Paramètre
1 Tension évaluée kilovolt 3.6~24
2 Fréquence évaluée Hertz 50/60
3 Courant évalué







 630,1250,1600,2000,2500,3150,4000



4

 Courant évalué de barre omnibus de branche



630,1250,1600,2000,2500,3150,4000



5

 Courant évalué de barre omnibus principale



630,1250,1600,2000,2500,3150,4000





6

 tension de tenue de fréquence de puissance 1min humide





Kilovolt

 38 50/60




sec





48



60/65



7

 Tension de tenue de tension de choc de foudre



kilovolt



75



95/125



8

 Rupture évaluée de court-circuit actuelle (crête)





KA



40/50/63/80/100



9

 Courant de tenue de courte durée (4s)



20/25/31.5/40
10 Type de protection   IP4X pour le logement



GB3906 3 forme de panneau du mécanisme 24KV système mv de phase pleine dans élém. élect. 0GB3906 3 forme de panneau du mécanisme 24KV système mv de phase pleine dans élém. élect. 1



GB3906 3 forme de panneau du mécanisme 24KV système mv de phase pleine dans élém. élect. 2

Produit Tag:

Phase Switchgea de GB3906 3,

Forme de panneau de 24KV système mv pleine dans élém. élect.,

Mécanisme 24KV de 3 phases
