Détails sur le produit:
|
| Matériel: | Plaqué de métal | Couleur: | Gris/vert |
|---|---|---|---|
| Tension: | 3.6~24kV | Fréquence: | 50/60Hz |
| OEM/ODM: | Veuillez partager vos dessins de CDA | Usine: | KNKONG-ELECTRIC |
| Mettre en évidence: | Mécanisme retirable plaqué de métal,Mécanisme retirable 24kV,Équipement retirable de distribution d'énergie |
||

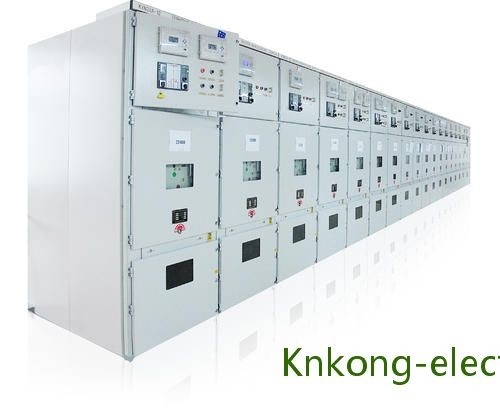

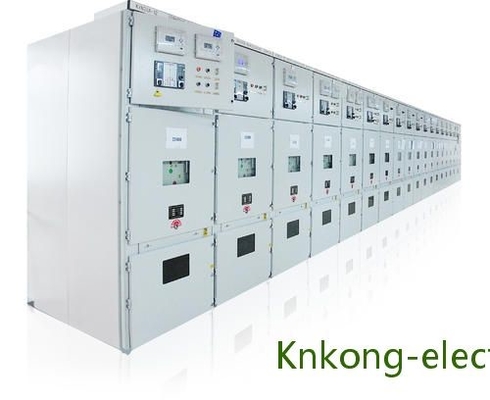

Disjoncteur retirable de vide pour l'usage moyen KYN28A-12 de tension
Tension : 12KV
Actuel : 630-2000A
Type : retirable
Généralités
Environnement de service
1. Température de l'air : -25℃~+40℃
2. humidité : Humidité moyenne mensuelle 95% ; Humidité moyenne quotidienne 90%.
3. altitude : ≤ 2500m
4. air ambiant pas apparemment pollué par le gaz corrosif et inflammable, la vapeur etc.
5. Aucune secousse violente fréquente
Entièrement type-examiné
Données techniques
| Non. | Article | Unité | Paramètre | ||
| 1 | Tension évaluée | kilovolt | 3.6~24 | ||
| 2 | Fréquence évaluée | Hertz | 50/60 | ||
| 3 | Courant évalué | 630,1250,1600,2000,2500,3150,4000 | |||
| 4 | Courant évalué de barre omnibus de branche | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Courant évalué de barre omnibus principale | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
fréquence de la puissance 1min tension de tenue |
humide | Kilovolt | 38 | 50/60 |
| sec | 48 | 60/65 | |||
| 7 | Tension de tenue de tension de choc de foudre | kilovolt | 75 | 95/125 | |
| 8 | Rupture évaluée de court-circuit actuelle (crête) | KA | 40/50/63/80/100 | ||
| 9 | Courant de tenue de courte durée (4s) | 20/25/31.5/40 | |||
| 10 | Type de protection | IP4X pour le logement | |||
Le client devrait offrir l'information suivante pour l'ordre :
1. diagramme de câblage de boucle principale de circuit et d'impératif technique spécial ;
2. plan de disposition d'installation de panneau de commutateur ;
3. spécifications du composant à l'intérieur du panneau de commutateur et le schéma de principe du diagramme auxiliaire de boucle et de boucle d'avertissement.
4. D'autres documents écrits sont particulièrement exigés.
5. SLD (dessin au trait simple)
Knkong électrique fournit le mécanisme 11KV selon les exigences de client, nous envoient svp le SLD alors que nous pourrions le mettre en application le mécanisme 100%.11KV est notre produit international de best-seller, avec le disjoncteur indépendamment développé VS1 du vide de la Chine qui nous permet de concurrencer les produits européens sur le marché international.
