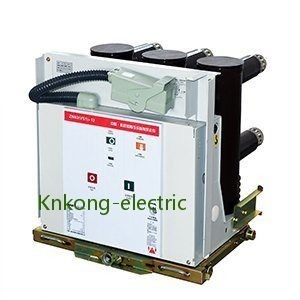

Disjoncteur retirable de vide de VCB 12KV 630A de forte stabilité

Disjoncteur retirable de vide de VCB 12KV 630A de forte stabilité
Disjoncteur retirable de vide de VCB 12KV 630A de forte stabilité

Image Grand :  Disjoncteur retirable de vide de VCB 12KV 630A de forte stabilité

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KNKONG
Certification: CB,ISO,IEC
Numéro de modèle: VS1-12
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: Unité 1000 par mois
Contact

Disjoncteur retirable de vide de VCB 12KV 630A de forte stabilité

description de
Tension: de 12KV à 24KV Actuel: de 630A à 2000A
Rupture actuelle: 25KA maximum Type: retirable
Norme: GIGAOCTET, OIN, LE CEI Usine: KNKONG-ELECTRIC
Surligner:

disjoncteur retirable du vide 630A

,

Disjoncteur retirable de VCB

,

Disjoncteur 12KV retirable

Type retirable de disjoncteur de vide de série de VCB 12KV 630A VS1

Tension : 12KV

Actuel : 630A

Rupture actuelle : 25KA

Type : retirable







Le disjoncteur de VS1-Series comporte la fiabilité de forte stabilité et élevée

Du mécanisme opératoire, les composants de transmission des disjoncteurs de vide de la série VS1 ont été optimisés. Il est facile maintenir le mécanisme modulaire de ressort en service, le temps de réparation est plus court après panne de courant, les pièces sont plus souples, et la compatibilité avec l'interrupteur de vide est meilleure, qui améliore considérablement la représentation de l'équipement.



État normal de service

Altitude ≤1000m
Température ambiante Maximum +40℃
Minute -15℃

Humidité ambiante :

Humidité moyenne maximum

 24 heures ≤95%
1 mois ≤90%
Pression maximum de vapeur d'eau 24 heures de ≤2.2kpa
1 mois ≤1.8kpa



Paramètres techniques

Non. Article Unité Paramètre
1 Tension évaluée Kilovolt 12
2 Fréquence évaluée Hertz 50/60
3



Niveau évalué d'isolation

 tension de tenue de fréquence de puissance 1min (R.M. s)



Kilovolt

42 (entre phases, la phase-à-terre)

48 (à travers la distance de isolement)
Allumant la tension de tenue aux chocs (crête)

75 (entre phases, la phase-à-terre)

85 (à travers la distance de isolement)





4





Courant évalué





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Rupture évaluée de court-circuit actuelle



KA

 20 25 31,5 40
6 Courant à court terme évalué de tenue 20 25 31,5 40
7 Courant d'inscription évalué de court-circuit 50 63 80 100
8 Courant maximal évalué de tenue 50 63 80 100
9 Durée évaluée de court-circuit s 4
10 Ordre évalué d'opération   O-0.3s-O/C-180s-O/C
11 Rupture des périodes du courant évalué de court-circuit Périodes 30/20 des périodes (40KA)
12 Résistance mécanique Ops 20000
13 Banque simple évaluée de condensateur cassant le courant



 630
14 Banque dos à dos évaluée de condensateur cassant le courant 400
15 rupture de défaut de la Double-terre actuelle 27,4
16 Érosion de contact maximum permise



millimètre

 3
17 Dégagement entre les contacts ouverts 10±1
18 Au-dessus de la course 3.5±0.5
19 Non-simultanéité de s'ouvrir et de se fermer triphasés

Mme



 ≤2
20 Rebondissez la durée de la fermeture de contact ≤2
21 Vitesse de rupture moyenne (instant cassant 6mm)

m/s



 1.1±0.2
22 Vitesse de fabrication moyenne 0.8±0.2
23 Fabrication du temps

Mme



 ≤100
24 Rupture du temps ≤50





25



Résistance de chaque circuit principal de phase



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Contact cassant l'amplitude de rebond millimètre ≤2



27

 Tension évaluée d'opération Tension évaluée d'opération (V) AC/DC



V

 24* 110 220
Portée de tension de fonctionnement normal Ouverture : 65%-120% on ne permet pas la tension évaluée, au cas où la tension serait inférieure à la tension évaluée de 30%, ouvrant l'opération
28 Tension évaluée de moteur de stockage de l'énergie V AC110/220, DC110/220
29 Temps de stockage de l'énergie S ≤15



Disjoncteur retirable de vide de VCB 12KV 630A de forte stabilité 0
