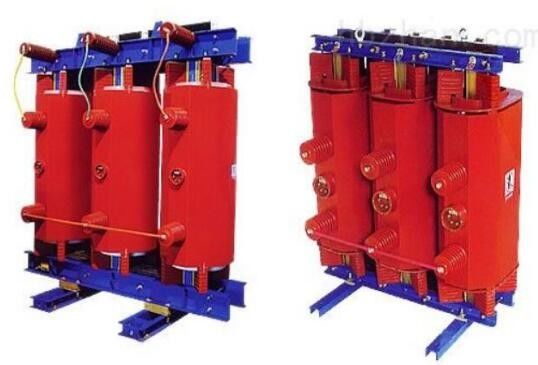

Le CEI gigaoctet 10/0.4KV 30-1600KVA d'OIN sec de transformateur de puissance de SCB
Lancement de produit
Basse perte, basse décharge partielle, capacité à faible bruit et forte de dissipation thermique
opération de charge évaluée de 150% sous le refroidissement à air forcé ;
Bonne représentation étanche à l'humidité, humidité 100% de fonctionnement normal au-dessous de ;
Sûr, ignifuge, ignifuge, aucune pollution, et peut être installé directement au centre de charge ;
Exempt d'entretien, facile à installer, et bas frais d'exploitation globaux.
Normes de produit
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Caractéristiques de fonctionnement
plein noyau oblique de couture de la progression 45°
Le noyau de fer est fait de tôles d'acier laminées à froid importées de silicium avec la perméabilité magnétique élevée et de bons pleins de la progression 45o joints obliques d'orientation, de tube de traction de plat structure carrée spéciale, et de noyau la colonne de grain est attachés avec la bande d'isolation ; la surface est enduite de la résine spéciale pour empêcher la rouille d'humidité réduit effectivement la perte à vide, le courant à vide et le bruit de noyau de fer.
Bobine à haute tension cylindrique segmentée multicouche
Le conducteur de enroulement à haute tension est enroulé avec le câblage cuivre isolé classe de la f, avec le long et tapis raccourci de fibre de verre en tant que renforcement du remplisseur, et est moulé avec le mélange de résine époxyde dans un état de vide (1-3mbar). Supprimez effectivement l'occurrence du phénomène de décharge partiel, et la quantité de décharge partielle ne dépasse pas 5PC.
Bobine longitudinale de basse tension de structure d'aluminium de voie aérienne
La bobine de basse tension est enroulée sur une éolienne automatique d'aluminium avec les conducteurs d'aluminium de bonne qualité, la soudure à l'arc électrique d'argon, et l'exactitude de soudure élevée ; le prepreg DMD est employé comme isolation de couche intermédiaire, les pièces intérieures et externes sont isolées par le tissu en verre de prepreg, et les bas de gamme supérieurs et sont scellés avec de la résine époxyde meurent et puis
Entrez dans le four de traitement pour solidifier dans son ensemble, avec la bonne représentation étanche à l'humidité ;
Coquille protectrice robuste et belle
IP20 peut empêcher des solides avec un diamètre plus grand que 12mm d'entrer, et peut résister à l'impact accidentel ; IP23 a non seulement la fonction d'IP20, mais empêche également l'apport des gouttelettes d'eau dans un angle 60o avec la verticale. Il convient pour l'installation et l'usage extérieurs ; il peut être adapté aux besoins du client.
Dispositif de contrôle parfait de protection de la température
Le dispositif de protection de surchauffe réalise principalement la détection de la température et le contrôle du transformateur par la thermistance de pinte incorporée dans la bobine de basse tension. Affichage de circuit de valeur de enroulement triphasée de la température pendant l'opération de transformateur
