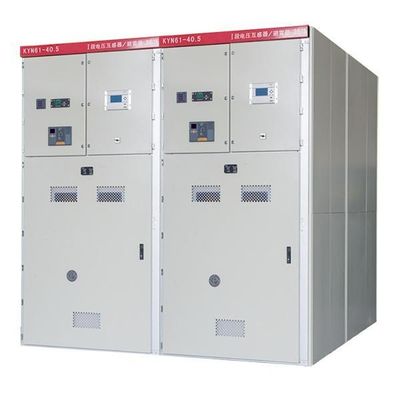

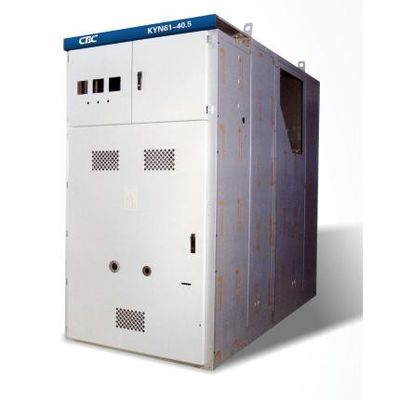

Détails sur le produit:
|
| Tension d'estimation: | 40.5kV | Courant de évaluation: | 2000A |
|---|---|---|---|
| Original: | La Chine | Normes: | CEI ISO GB |
| OEM/ODM: | Enquête par l'email | Usine: | KNKONG |
| Mettre en évidence: | Mécanisme moyen de tension d'OIN gigaoctet 40.5KV,Mécanisme moyen de tension d'OIN gigaoctet,Type extérieur mécanisme de KYN61A |
||
Lancement de produit
Utilisant l'environnement :
a) Température de l'air : -25℃~+40℃
b) Humidité : Humidité mensuelle 95% ; Humidité quotidienne 90%.
c) Altitude pas plus de 2500m
d) Air ambiant pas apparemment pollué par le gaz corrosif et inflammable, la vapeur, etc.
e) Aucune secousse violente fréquente
Données techniques
| Articles | Unité | Données | |
| Tension | Kilovolt | 40,5 | |
| Fréquence | Hertz | 50 | |
| Actuel | 1250,1600,2000 | ||
| Court-circuit cassant le courant | KA | 25,31.5 | |
| Rendre actuel (crête) | KA | 63,80 | |
| courant de la stabilité 4s thermique | KA | 25,31.5 | |
| Actuel dynamique (crête) | KA | 63,80 | |
| Niveau d'isolation | tension de tenue de fréquence de puissance 1min (r.m.s) | Kilovolt | 95 |
| Tension de tenue de tension de choc de foudre (crête) | Kilovolt | 185 | |
| tension de fréquence de la puissance 1min à travers l'espace ouvert (r.m.s) | Kilovolt | 118 | |
| Tension de tenue de tension de choc de foudre à travers l'espace ouvert (crête) | Kilovolt | 215 | |
| Classe de protection de clôture |
Clôture IP4X, Entre les compartiments IP2X |
||
| Dimension de clôture (Width*Depth*Height) | millimètre | 1400*2800*2600 1600*2800*2600 |
|
| Type de disjoncteur | VCB : ZN85-40.5 Disjoncteur SF6 |
||
*Note : le mécanisme d'ordre devrait fournir SLD (diagramme d'une seule ligne) par le client
Caractéristiques de composantes principales :
Disjoncteur d'intérieur du vide VS1-40.5
Tension de évaluation : 40.5kV
Courant de évaluation : 630 1250 1600 2000 2500A
Rupture de évaluation de court-circuit actuelle : 20 25 31.5KA
La vie mécanique : aucune moins de 20 000 fois
Données VS1-40.5 techniques
| Articles | Unité | Date |
| tension |
Kilovolt |
40,5 |
| tension de tenue de fréquence de puissance à court terme (1min) | 95 | |
| tension de tenue de tension de choc de foudre (crête) | 185 | |
| fréquence | Hertz | 50/60 |
| actuel | 1250 1600 2000 2500 4000 | |
| courant de renvoi aux 22 mètres de court-circuit | KA | 25 31,5 |
| courant à court terme de tenue | 25 31,5 | |
| temps continuel à court terme | s | 4 |
| courant maximal de tenue | KA | 63 80 |
| courant de fermeture de court-circuit | 63 80 | |
| courant dos à dos simple de renvoi aux 22 mètres de banque de condensateur | 630/400 | |
| Temps s'ouvrant (volt évalué.) | Mme | 35~60 |
| L'heure exacte (volt évalué.) | 50~100 | |
| La vie mécanique | périodes | 20000 |
| temps de coupure pour le courant court évalué de renvoi aux 22 mètres | s | 20 |
| tension d'opération | V | AC110/220 DC110/220 |
| courant de puissance stockant le moteur | W | 230 |
| Vitesse s'ouvrante moyenne | m/s | 1.6~2.0 |
| Vitesse de rapprochement moyenne | 0.5~0.8 | |
| procédure d'opération |
opening-0.3s-closing ouverture d'opening-180s-closing |
Le mécanisme 33KV électrique de Knkong a servi le marché international pendant plus de les 10 dernières années.
